Способ обработки холоднокатаной трансформаторной стали

Способ обработки холоднокатаной трансформаторной стали

Иллюстрации

Показать все

Реферат



373324

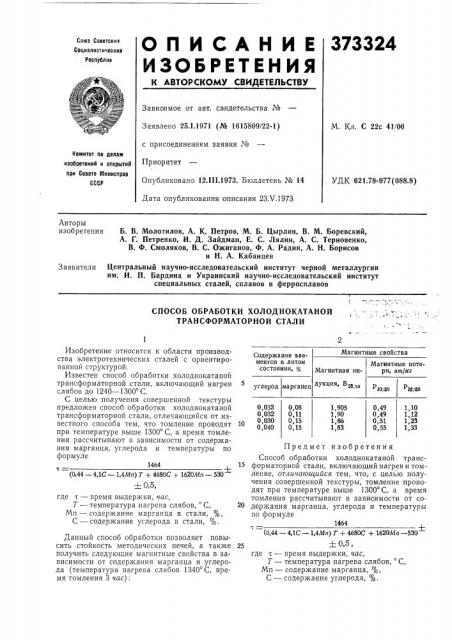

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетокит

Социалистические

Реопублин

Зависимое от авт. свидетельства №

Заявлено 25.1,1971 (№ 1615809/22-1) с присоединением заявки №

Приоритет

М. Кл, С 22с 41/ОО

Комитет по делам изобретений и открытиЯ при Сонете Миииотрое

СССР

Опубликовано 12.III.1973. Бюллетень № 14

УДК 621.78-977(088.8) Дата опубликования описания 23Х.1973

Авторы изобретения

Б. В. Молотилов, А. К. Петров, М. Б. Цырлин, В. М. Боревский, А. Г. Петренко, И. Д. Зайдман, Е. С. Лялин, А. С. Терновенко, В. Ф. Смоляков, В. С. Ожиганов, Ф. А. Радин, А. Н. Борисов и Н. А. Кабанцев

Центральный научно-исследовательский институт черной металлургии им. И. П. Бардина и Украинский научно-исследовательский институт специальных сталей, сплавов и ферросплавов

Заявители

СПОСОБ ОБРАБОТКИ ХОЛОДНОКАТАНОИ

ТРАНСФОРМАТОРНОЙ СТАЛИ

Магнитные свойства

Содержание элементов в литом состоянии, 9

Магнитные потери, вт/кг

Магнитная инуглерод

МарГаНЕц ДУ ЦИЯ ипе,тл

Р1ОУ5П

Р15 50

0,032

0,032

10 0.030

0,040

0,49

0,49

0,51

0,55

1,10

1,12

1,23

1,33

0,08

0,11

0,15

0,15

1,905

1,90

1,86

1,83

1464

Изобретение относится к области производства электротехнических сталей с ориентированной структурой.

Известен способ обработки холоднокатаной трансформаторной стали, включающий нагрев слябов до 1240 — 1300 С.

С целью получения совершенной текстуры предложен способ обработки холоднокатаной трансформаторной стали, отличающийся от известного способа тем, что томление проводят при температуре выше 1300 С, а время томления рассчитывают в зависимости от содержания марганца, углерода и температуры по формуле (О 44 — 4,1С вЂ” 1,4Мп) Т + 4680С + 1620Мп — 530

+ 0,5, где т — время выдержки, час, T — температура нагрева слябов, С, Mn — содержание марганца в стали, С вЂ” содержание углерода в стали, Данный способ обработки позволяет повысить стойкость методических печей, а также получить следующие магнитные свойства в зависимости от содержания марганца и углерода (температура нагрева слябов 1340 С, время томления 3 час);

Предмет изобретения

Способ обработки холоднокатаной трансформаторной стали, включающий нагрев и томление, отличающийся тем, что, с целью получения совершенной текстуры, томление проводят при температуре выше 1300 С, а время томления рассчитывают в зависимости от содержания марганца, углерода и температуры по формуле

1464 (0,44 — 4,1С вЂ” 1,4Мп) Т + 4680С +- 1620Мп — 530

25 :1: 0 5, где т — время выдержки, час, T — температура нагрева слябов, С, Mn — содержание марганца,, С вЂ” содержание углерода, .
