Реферат



373335

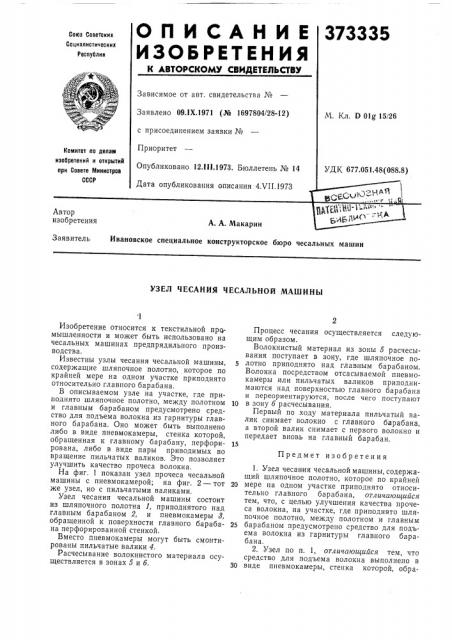

ОПИСАНИЕ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства Ме

Заявлено 09.IX.1971 (№ 1697804/28-12) с присоединением заявки N

Приоритет

Опубликовано 12 111.1973. Бюллетень Хе 14

Дата опубликования описания 4ХП.1973

М. Кл. D Olg 15/26

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.051.48(088.8) Автор изобретения

А. А. Макарии

Заявитель Ивановское специальное конструкторское бюро чесальных машин

УЗЕЛ ЧЕСАНИЯ ЧЕСАЛЬНОЙ МАШИНЫ

Предмет изобретения 1

Изобретение относится к текстильной промышленности и может быть использовано на чесальных машинах предпрядильного производства.

Известны узлы чесания чесальной машины, содержащие шляпочное полотно, которое по крайней мере на одном участке приподнято относительно главного барабана.

В описываемом узле на участке, где приподнято шляпочное полотно, между полотном и главным барабаном предусмотрено средство для подъема волокна из гарнитуры главного барабана. Оно может быть выполнено либо в виде пневмокамеры, стенка которой, обращенная к главному барабану, перфорирована, либо в виде пары приводимых во вращение пильчатых валиков. Это позволяет улучшить качество прочеса волокна, На фиг. 1 показан узел прочеса чесальной машины с пневмокамерой; на фиг. 2 — тот же узел, но с пильчатыми валиками.

Узел чесания чесальной машины состоит из шляпочного полотна 1, приподнятого над главным барабаном 2, и пневмокамеры 8, обращенной к поверхности главного барабана перфорированной стенкой.

Вместо пневмокамеры могут быть смонтированы пильчатые валики 4.

Расчесывание волокнистого материала осуществляется в зонах 5 и б.

Процесс чесания осуществляется следующим образом.

Волокнистый материал из зоны 5 расчесывания поступает в зону, где шляпочное полотно приподнято над главным барабаном.

Волокна посредством отсасываемой пневмокамеры или пильчатых валиков приподнимаются над поверхностью главного барабана и переориентируются, после чего поступают

1О в зону б расчесывания.

Первый по ходу материала пильчатый валик снимает волокно с главного барабана, а второй валик снимает с первого волокно и передает вновь на главный барабан.

1. Узел чесания чесальной машины, содержащий шляпочное полотно, которое по крайней

20 мере на одном участке приподнято относительно главного барабана, отличающийся тем, что, с целью улучшения качества прочеса волокна, на участке, где приподнято шляпочное полотно, между полотном и главным

25 барабаном предусмотрено средство для подьема волокна из гарнитуры главного барабана.

2. Узел по п. 1, отличающийся тем, что средство для подъема волокна выполнено в

30 виде пневмокамеры, стенка которой, обра373335

Фиг. 1

Фиг. 2 Составитель Ю. Терехов

Редактор T. Юрчикова Техред Л. Грачева Корректоры: M. Коробова и Л. Корогод

Заказ 1792/8 Изд. № 1387 Тираж 496 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 щенная к главному барабану, перфорирована.

3. Узел по п. 1, отличающийся тем, что средство для подъема волокна выполнено в виде пары приводимых во вращение пильчатых валиков.
