Реферат

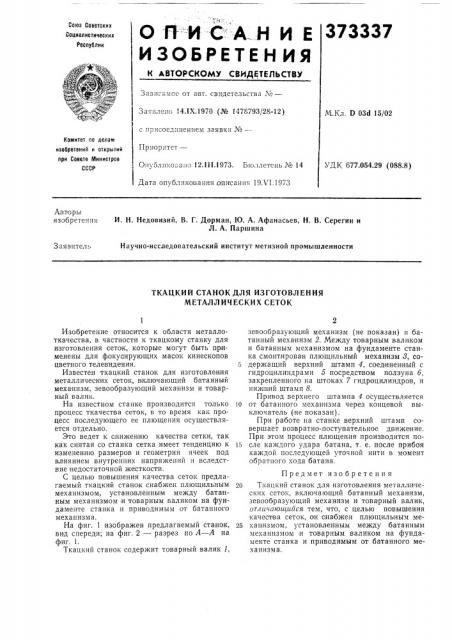

О П- И С- А. Н g Я 373337

ИЗОЬРЕтВН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистическнк

Республик

Завися:. ое от авт. свидетельства №вЂ”

3 а,", влеп(з 1 4.1 Х. 1 970 (№ 1 478793/28-1 2) М.Кл. D 03d 15/02 с нрисосдинением заявки № ——

Комитет по делам

Приорптет— изобретений н открытий при Совете Министров

СССР

Опубликовано 12.111.1973. Бю, !летснь J¹ 14

Дата опубликования о писания 19Х1.1973

УДК 677.054.29 (088.8) Лл,торы изобретения

И. H. Недовизий, В. Г. Дорман, Ю. А. Афанасьев, Н. В. Серегин и

Л. A. Паршина

Научно-исследовательский институт метизной промышленности

Заявитель

ТКАЦКИЙ СТАНОКДЛЯ ИЗГОТОВЛЕНИЯ

МЕТАЛЛИЧЕСКИХ СЕТОК

Изобретение относится к области металлоткачества, в частности к ткацкому станку для изготовления сеток, которые могут быть пр именены для фокусирующих масок кинескопов цветного телевидения.

Известен ткацкий станок для изготовления металлических сеток, включающий батанный механизм, зевообразующий механизм и товарный валик.

На известном станке производится только процесс ткачества сеток, в то время как процесс последующего ее плющения осуществляется отдельно.

Это ведет к снижению качества сетки, так как снятая со станка сетка имеет тенденцию к изменению размеров и геометрии ячеек под влиянием внутренних напряжений и вследствие недостаточной жесткости.

С целью повышения качества сеток предлагаемый ткацкий станок снабжен плющильным механизмом, установленным между бата иным механизмом и товарным валиком на фундаменте станка и приводимым от батанного механизма.

На фиг. 1 изображен предлагаемый станок, вид спереди; на фиг. 2 — разрез по А — А на фиг. 1.

Ткацкий станок содержит товарный валик 1, зевообразующий механизм (не показан) и батанный механизм 2. Между товарным валиком и батанным механизмом на фундаменте станка смонтирован плющильный механизм 8, содержащий верхний штамп 4, соединенный с гидроцилиндрами б посредством ползуна б, закрепленного на штоках 7 гидроцилиндров, и нижний штамп 8.

Привод верхнего штампа 4 осуществляется

10 от батанного механизма через концевой выключатель (не показан).

При работе на станке верхний штамп совершает возвратно-поступательное движение.

При этом процесс плющения производится по15 сле каждого удара батана, т. е. после прибоя каждой последующей уточной нити в момент обратного хода батана.

Предмет изобретения

20 Ткацкий станок для изготовления металлических сеток, включающий батанный механизм, зевообразующий механизм и товарный валик, отличаютцийся тем, что, с целью повышения качества сеток, он снабжен плющильным ме25 ханизмом, установленным между батанным механизмом и товарным валиком на фундаменте станка и приводимым от батанного механизма.

373337

Фиг.2
