Способ крашения полиэфирных волокон

Способ крашения полиэфирных волокон

Иллюстрации

Показать все

Реферат

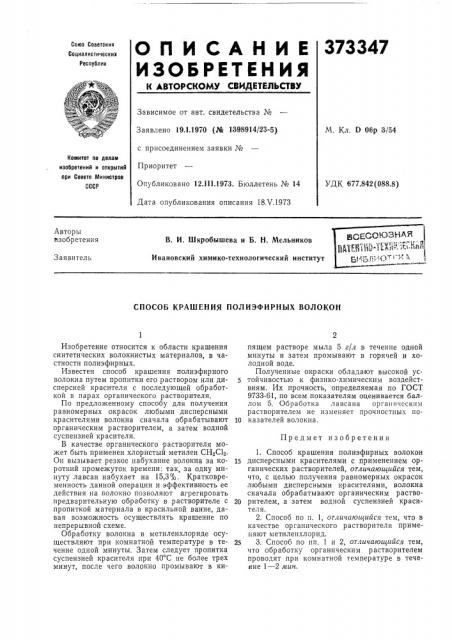

О П И С А Н И Е 373347

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическии

Ресоублик

Зависимое от авт. свидетельства ¹

Заявлено 19.1.1970 (№ 1398914/23-5) с присоединением заявки М

Приоритет

Опубликовано 12 111.1973. Бюллетень № 14

Дата опубликования описания 18Л".1973

М. Кл. D 06p 3/54

Комитет по делам изобретений и открытий лри Совете Министров

СССР

УДК 677.842(088.8) Авторы изобретения

В. И. Шкробышева и Б. Н. Мельников

Ивановский химико-технологический институт

Заявитель

СПОСОБ КРАШЕНИЯ ПОЛИЭФИРНЪ|Х ВОЛОКОН

Предмет изобретения

Изобретение относится к области крашения синтетических волокнистых материалов, в частности полиэфирных.

Известен способ крашения полиэфирного волокна путем пропитки его раствором или дисперсией красителя с последующей обработкой в парах органического растворителя.

По предложенному способу для получения равномерных окрасок любыми дисперсными красителями волокна сначала обрабатывают органическим растворителем, а затем водной суспензией красителя.

В качестве органического растворителя может быть применен хлористый метилен СН2С4.

Он вызывает резкое набухание волокна за короткий промежуток времени: так, за одну минуту лавсан набухает на 15,3 "/о. Кратковременность данной операции и эффективность ее действия на волокно позволяют агрегировать предварительную обработку в растворителе с пропиткой материала в красильной ванне, давая возможность осуществлять кращение по непрерывной схеме.

Обработку волокна в метиленхлориде осуществляют при комнатной температуре в течение одной минуты. Затем следует пропитка суспензией красителя при 40 С не более трех минут, после чего волокно промывают в кипящем растворе мыла 5 г/л в течение одной минуты и затем промывают в горячей и холодной воде.

Полученные окраски обладают высокой устойчивостью к физико-химическим воздействиям. Их прочность, определяемая по ГОСТ

9733-61, по всем показателям оценивается баллом 5. Обработка лавсана органическим растворителем не изменяет прочностных по10 казателей волокна.

1. Способ крашения полиэфирных волокон

15 дисперсными красителями с применением органических растворителей, отличающийся тем, что, с целью получения равномерных окрасок любыми дисперсными красителями, волокна сначала обрабатывают органическим раство20 рителем, а затем водной суспензией красителя.

2. Способ по п. 1, отличающийся тем, что в качестве органического растворителя применяют метиленхлорид.

25 3. Способ по пп. 1 и 2, отличающийся тем, что обработку органическим растворителем проводят при комнатной температуре в течение 1 — 2 мин.
