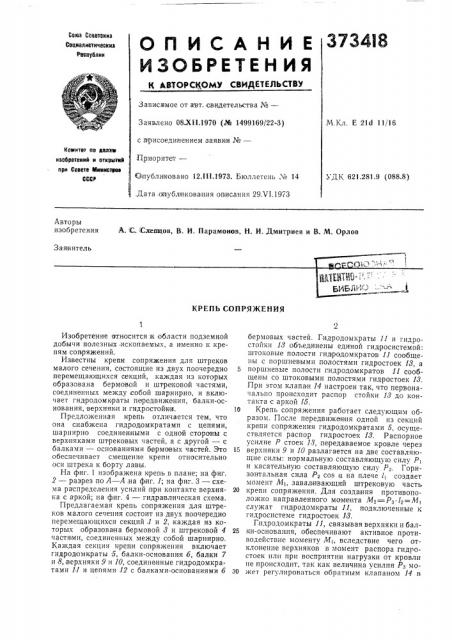

КРЕПЬ СОПРЯЖЕНИЯ

Изобретение относится ж области подземной добычи полезных, ископаемых, а именно к крепям сопряжений

Известны крепи сопряжения для штреков малого сечения, состоящие из двух поочередно перемещающихся секций, каждая из которых образована бермовой и штрековой частями, соединенных между еобой шарнирно, и включает гид родомкраты передвижения, балки-основания, верхняки и гидростойки.

Предло>кенная крепь отличается тем, что она снабжена гидродомкратами с цепями, шарнирно соединенными с одной стороны с верхняками штрековых частей, а .с другой — с балками — основаниями бермовых частей. Это обеспечивает смещение крепи относительно оси штрека к борту лавы.

На фиг. 1 изображена крепь в плане; на фиг.

2 — разрез по А — А,на фиг. 1; на фиг. 3 — схема распределения усилий при контакте верхняка с аркой; на фиг, 4 — гидравлическая схема.

Предлагаемая крепь сопряжения для штреков малого сечения состоит из двух поочередно перемещающихся секций,1 и 2, каждая из которых образована бермовой 3 и штрековой 4 частями, соединенных между собой шарнирно.

Каждая секция крепи сопря>кения включает гидродомкраты 5, балки-основания б, балки 7 и 8, верхняки 9 и 10, соединенные гидродомкратами 11 и цепями 12 с балками-основаниями б бермовых частей. Гидродомкраты 11 и гидростойки И объединены единой гидросистемой: штоковые полости гид родомкратов 11 сообщены с поршневыми полостями гидростоек 18, а

5 поршневые полости гидродомкратов 11 сообщены со штоковыми полостями гидростоек 13.

При этом клапан 14 настроен так, что первоначально происходит распор стойки 18 до контакта с аркой 15.

10 Крепь сопряжения работает следующим образом. После передвижвния одной нз секций крепи сопряжения гидродомкратами 5, осуществляется распор гидростоек И. Распорное усилие Р стоек 13, передаваемое кровле через

15 верхняки 9 и 10 разлагается на две составляющие силы: нормальную составляющую силу Р, и касательную составляющую силу Ра. Горизонтальная сила P2 cos а на плече l создает момент М, заваливающий штрековую часть

20 крепи сопряжения. Для созда пня противоположно направленного момента М.=Р, l> — — M> служат гидродомкраты П, подключенные к гидросистеме гидростоек И, Гпдродомкраты 11, связывая верхняки и бал25 ки-основания, обеспечивают активное противодействие моменту Мь вследствие чего отклонение верхняков в момент распора гидростоек или при восприятии нагрузки от кровли не происходит, так как величина усилия Р, мо30 жет регулироваться обратным клапаном 14 в

373418

Фиг. f

Фиг.2 зависимости от смещения крепи сопряжения относительно оси штрека.

Предмет изобретения

Крепь сопряжения,для штреков:малого сечения, состоящая из двух поочередно перемещающихся секций, каждая из которых образована бермовой и штрековой частями, соеди ненных между собой шарнирно, и включает гидродомкраты передвижения, балки-основания, верхняки и гидростойки, отличаюи аяся тем, что, с целью обеспечения смещения крепи от5 носительно Oc?I штрека к борту лавы, она снабжена гидродомк ратами с цепями, шарнир но соединенными с од ной стороны с верхияками штрековых частей, а с другой — с балкамиоснованиями бермовых частей.,15
