Союз Соеетскив

Социалиетичвсииа

Республик

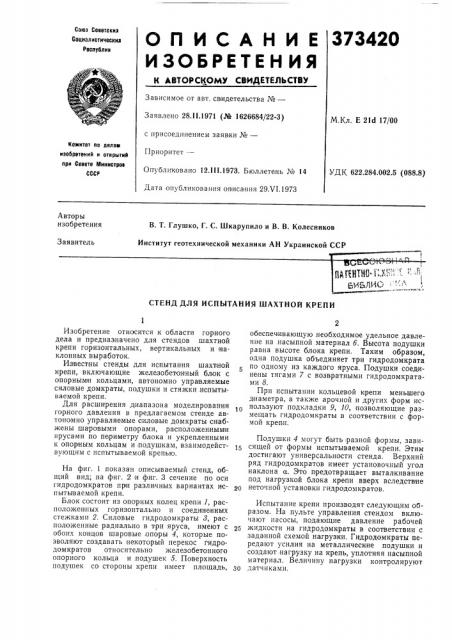

О fl И С А Н И Е 373420

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 28 !!.1971 (М 1626684/22-3) с присоединением заявки №вЂ”

Приоритет—

Оггубликовано 12.1!!.1973. Бюллетень ¹ 14

Дата опубликования описания 29.VI.1973

М.Кл. Е 21d 17/00

Комитет по делам изооретеиий и открытий при Совете Министров

СССР

УДК 622,284.002.5 (088.8) Авторы изобретения

В. Т, Глушко, Г. С. Шкарупило и В. В. Колесников

Институт геотехнической механики АН Украинской ССР

Заявитель

ЪГ 1

СТЕНД ДЛЯ ИСПЫТАНИЯ ШАХТНОЙ КРЕПИ

Изобретение относится к области горного дела и предназначено для стендов шахтной крепи горизонтальных, вертикальных и наклонных выработок.

Известны стенды для испытания шахтной крепи, включающие железобетонный блок с

oIIopHbIMIH кольцами, автономно управляемые силовые домкраты, подушки и стяжки .испытываемой крепи.

Для расширения диапазона моделирования горного давления в предлагаемом стенде автономно управляемые силовые домкраты снабжены шаровыми опорами, расположенными ярусами по периметру блока и укрепленными к опорным кольцам и подушкам, взаимодействующим с испытываемой крепыш.

На фиг. 1 показан описываемый стенд, общий вид; на фиг. 2 и фиг. 3 сечение по оси гидродомкратов при различных вариантах испытываемой крепи.

Блок состоит из опорных колец крепи.1, расположенных горизонтально и соединенных стежками 2. Силовые гидродомкраты 8, расположенные радиально в три яруса, и меют с обонх концов шаровые, опоры 4, которые позволяют создавать некоторый перекос гидродомкратов относительно железобетонного опорного кольца и подушек 5. Поверхность подушек со стороны крепи имеет площадь, обеспечивающую необходимое удельное давление на насыпной материал б. Высота подушки равна высоте блока крепи. Таким образом, одна подушка объединяет три гидродомкрата по одному из каждого яруса. Подушки соединены тягами 7 с возвратными гидродомкратами 8.

При испытании кольцевой крепи меньшего диаметра, а также арочной и других форм использу ют подкладки 9, 10, позволяющие размещать гидродомкраты в соответствии с формой крепн.

Подушки 4 могут быть разной формы, зависящей от формы испытываемой крепи. Этим достигают универсальности стенда, Верхний ряд гидродомкратов имеет установочный угол наклона а. Это предотвращает выталкивание под нагрузкой блока .крепи вверх вследствие неточной установки гидродомкратов.

Испытание крепи производят следующим образом. На пульте управления стендом включают насосы, подающие давление рабочей жидкости на гидродомкраты в соответствии с заданной схемой нагрузки. Гидродомкраты передают усилия на металлические подушки и создают нагрузку на крепь, уплотняя насыпной материал. Величину нагрузки контролируют зю датчиками.

373420

При необходимости создавать, концентрацию нагрузки в одном или нескольких местах крепи, автономно управляемые насосы создают повышенное давление в соответствующих группах гидродомкратов. Под действием повышенной:нагрузки ирепь перемещается в сторону меньших нагрузок. После уплотнения насыпного материала крепь устанавливается в положении равновесия. Таким образом, при любой комбинации в величине приложенных нагрузок конструкция стенда обеспечивает самоустановку ирепи. В случае симметричной нагрузки крепь не должна перемещаться.

Предмет изобретения

Стенд для испытания шахтной крепи, включающий железобетонный блок с опорными

5 кольцами, автономно управляемые силовые домкраты, подушки и стяжки испытываемой крепи, отличающийся тем, что, с целью расширения д иапазона моделырова ния горного давления, автономно управляемые силовые домlo краты снабжены шаровыми опорами, расположенными ярусами по периметру блока iH укреплен ными к опорным кольцам и подушкам, взаимодействующим с испытываемой крепыш.

373420

Ри,?
