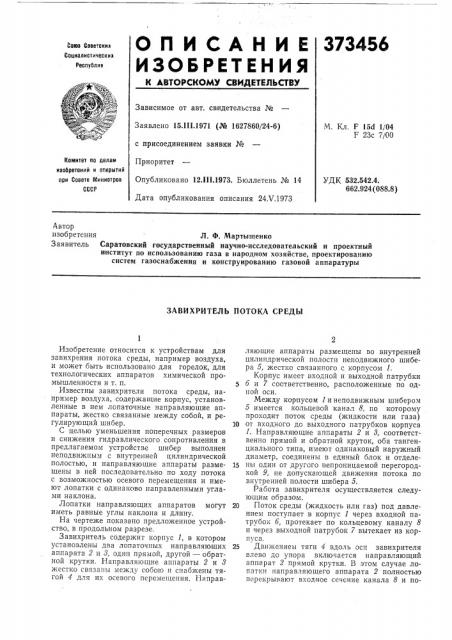

О П И С А Н И Е 373456

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соки Советских

Социалистических

Республин

Зависимое от авт. свидетельства №

Заявлено 15.1(1.1971 (№ 1627860/24-6) с присоединением заявки №

Приоритет

Опубликовано 12.lll.1973. Бюллетень № 14

Дата опубликования описания 24Х.1973

М. Кл. F 15d I,/04

F 23c 7/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 532.542.4.

662.924 (088.8) Автор изобретения Л. Ф, Мартыщеико

Заявитель Саратовский государственный научно-исследовательский и проектный институт по использованию газа в народном хозяйстве, проектированию систем газоснабжения и конструированию газовой аппаратуры

ЗАВИХРИТЕЛЬ ПОТОКА СРЕДЫ

Изобретение относится к устройствам для завихрения потока среды, например воздуха, и может быть использовано для горелок, для технологических аппаратов химической промышленности и т. п.

Известны завихрители потока среды, например воздуха, содержащие корпус, установленные в нем лопаточные направляющие аппараты, жестко связанные между собой, и регулирующий шибер.

С целью уменьшения поперечных размеров и снижения гидравлического сопротивления в предлагаемом устройстве шибер выполнен неподвижным с внутренней цилиндрической полостью, и направляющие аппараты размещены в ней последовательно по ходу потока с возможностью осевого перемещения и имеют лопатки с одинаково направленными углами наклона.

Лопатки направляющих аппаратов могут иметь равные углы наклона и длину.

На чертеже показано предложенное устройство, в продольном разрезе.

Завихритель содержит корпус 1, в котором установлены два лопаточных направляющих аппарата 2 и 8, один прямой, другой — обратной крутки. Направляющие аппараты 2 и 8 жестко связаны между собою и снабжены тягой 4 для их осевого перемещения. Направляющие аппараты размещены во внутренней цилиндрической полости неподвижного шибера б, жестко связанного с корпусом 1.

Корпус имеет входной и выходной патрубки б и 7 соответственно, расположенные по одной оси.

Между корпусом 1 и неподвижным шибером б имеется кольцевой канал 8, по которому проходит поток среды (жидкости или газа)

10 от входного до выходного патрубков корпуса

1. Направляющие аппараты 2 и 3, соответственно прямой и обратной круток, оба тангенциального типа, имеют одинаковый наружный диаметр, соединены в единый блок и отделе15 ны один от другого непроницаемой перегородкой 9, не допускающей движения потока по внутренней полости шибера б.

Работа завихрителя осуществляется следующим образом.

20 Поток среды (жидкость или газ) под давлением поступает в корпус 1 через входной патрубок б, протекает по кольцевому каналу 8 и через выходной патрубок 7 вытекает из корпуса.

25 Движением тяги 4 вдоль оси завихрителя влево до упора включается направляющий аппарат 2 прямой крутки. В этом случае лопатки направляющего аппарата 2 полностью перекрывают входное сечение канала 8 и по373456

Предмет изобретения

Составитель М. Вайсборд

Техред 3. Тараненко

Редактор Э. Квочкина

Корректор Н. Стельмах

Заказ 1436/8 Изд. № 1299 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр Сагунова, 2 ток среды (жидкости или газа), проходя лопатки направляющего аппарата 2, в радиальном направлении от оси завихрителя получает вращение, например, по часовой стрелке, если смотреть со стороны входного патрубка б. Лопатки направляющего апп" ðàòà 8 обратной крутки при этом находятся внутри цилиндрической полости шибера 5 и в работе не участвуют.

Движением тяги 4 вдоль оси завихрителя вправо до упора выключается из работы направляюший аппарат 2 прямой крутки и включается направляющий аппарат 8 обратной крутки.

В этом случае лопатки направляющего аппарата 8 перекрывают полностью выходное сечение канала 8 и поток среды, проходя по радиусу в направлении к оси завихрителя между лопатками направляющего аппарата 8, получает вращение в направлении против часовой стрелки, если смотреть со стороны входного патрубка б . Лопатки направляющего аппарата 2 в это время находятся внутри цилиндрической полости шибера 5 и поток между ними не проходит. При промежуточных положениях тяги 4 лопатки обоих направляющих аппаратов 2 и 8 будут частично перекрывать входное и выходное сечения канала 8 одновременно. В этом случае поток частично проходит между лопатками направляющего аппарага 2 прямой крутки, приобретая вращение по часовой стрелке, а затем проходит между лопатками направляющего аппарата 8, получая вращение против часовой стрелки, Другая часть потока будет проходить по каналу 8, минуя лопатки обоих направляющих аппаратов 2 и 8.

Направление и степень закрутки потока за5 висит от положения направляющих аппаратов

2 и 8 относительно шибера 5. Изменяя тягой

4 положение лопаток направляющих аппаратов 2 и 8, можно плавно изменять степень закрутки потока среды (газа или жидкости), а

10 также направление его вращения.

Так как часть потока будет проходить помимо лопаток направляющих аппаратов 2 и

8, то гидравлическое сопротивление завихрителя будет ниже, по сравнению с известными.

1. Завихритель потока среды, например

20 воздуха, содержащий корпус, установленные в нем лопаточные направляющие аппараты, жестко связанные между собою, и регулирующий шибер, отличпющийгся тем, что, с целью уменьшения поперечных размеров и снижения гидравлического сопротивления, шибер выполнен неподвижным с внутренней цилиндрической полостью, и направляющие аппараты размещены в ней последовательно по ходу потока с возможностью осевого перемещения и имеют лопатки с одинаково направленными углами наклона, 2. Завихритель по п. 1, от.гичающийся тем, что лопатки направляющих аппаратов имеют равные углы наклона и длину.
