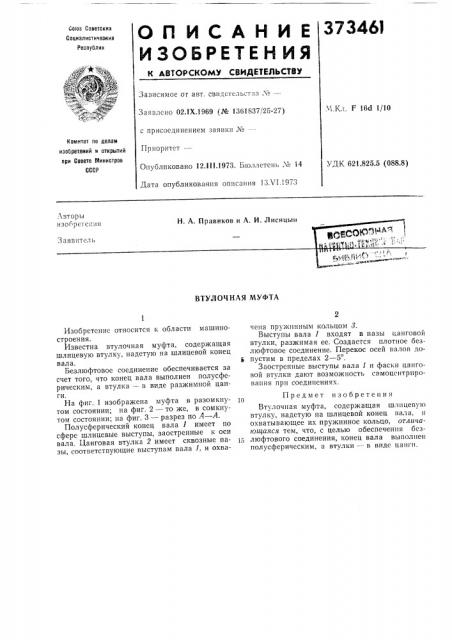

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зазисимое от авт. свидетельства №вЂ”

Заявлено 02ЛХ.1969 (№ 1361837/25-27) М,Кл. F 16d 1/10 с присоединением заявки ч

Комитет по делам изобретвний и открытий при Совете Министров

СССР

Приоритет—

Опубликовано 12.lll.1973. Бюллетень ¹ 14

Дата опубликования описания 13Х1.1973

УДК 621.825.5 (088.8) Авторы изобретения

Н, А. Правиков и А. И. Лисицын зяв т ь

ВТУЛОЧНАЯ МУФТА

Изобретение относится к области машиностроения.

Известна втулочная муфта, содержащая шлицевую втулку, надетую на шлицевой конец вала.

Безлюфтовое соединение обеспечивается за счет того, что конец вала выполнен полусферическим, а втулка — в виде разжимной цанги.

На фиг. 1 изображена муфта в разомкнутом состоянии; на фиг. 2 — то же, в сомкнутом состоянии; на фиг. 3 — разрез по А — А.

Полусферический конец вала 1 имеет по сфере шлицевые выступы, заостренные к оси вала. Цанговая втулка 2 имеет сквозные пазы, соответствующие выступам вала 1, и охвачена пружинным кольцом т.

Выступы вала 1 входят в пазы цанговой втулки, разжимая ее. Создается плотное безлюфтовое соединение. Перекос осей валов доЬ пустим в пределах 2 — 5 .

Заостренные выступы вала 1 и фаски цаиговой втулки дают возможность самоцснтрироваиня прн соединениях.

Предмет изобретения

Втулочная муфта, содержащая шлицевую втулку, надетую на шлицевой конец вала, н охватывающее их пружинное кольцо, отличаюи1аяся тем, что, с целью обеспечения без15 люфтового соединения, конец вала выполнен полусферическим, а втулки — в виде цаш и.

373443

a„7

Составитель И. Чернышова

Редактор К. Шанаурова

Тскрсд 3. Тараненко

Корректор В. Федулова
