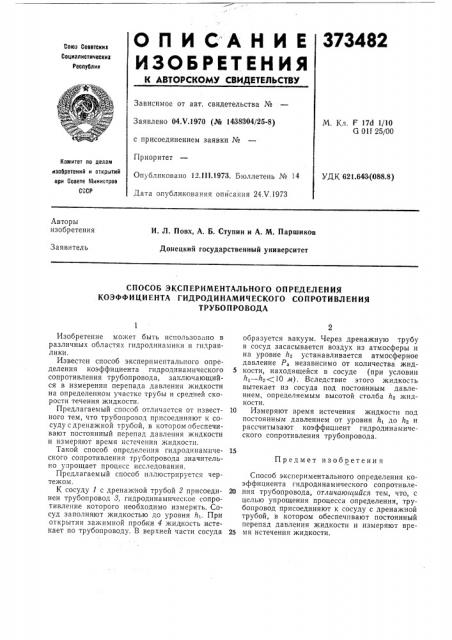

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

373482

Союа Советскиа

Социалистичесиил

Республик

Зависимое от авт. свидетельства №

Заявлено 04.Ч.! 970 (№ 14i38I304/25-8) с присоединением заявки №

Приоритет

Опубликовано 12.111.1973. Бюллетень № 14

Дата опубликования описания 24Х.1973

М, Кл. F 17d 1/10

G 011 25/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643 (688.8) Авторы изобретения

И. Л. Повх, А. Б. Ступин и А. М. Паршиков

Заявитель

Донецкий государственный университет

СПОСОБ ЭКСПЕРИМЕНТАЛЬНОГО ОПРЕДЕЛЕНИЯ

КОЭФФ И ЦИ ЕНТА ГИДРОДИ НАМИ Ч ЕСКОГО СОПРОТИВЛ ЕН ИЯ

ТРУБОПРОВОДА

Предмет изобретени я

Изобретение может быть использовано в различных областях гидродинамики и гидравлики, Известен способ экспериментального определения коэффициента гидродинамического сопротивления трубопровода, заключающийся в измерении перепада давления жидкости на определенном участке трубы и средней скорости течения жидкости.

Предлагаемый способ отличается от известного тем, что трубопровод присоединяют к сосуду с дренажной трубой, в котором обеспечивают постоянный перепад давления жидкости и измеряют время истечения жидкости.

Такой способ определения гидродинамического сопротивления трубопровода значительно упрощает процесс исследования, Предлагаемый способ иллюстрируется чертежом.

К сосуду 1 с дренажной трубой 2 присоединен трубопровод 8, гидродинамическое сопротивление которого необходимо измерить. Сосуд заполняют жидкостью до уровня йь При открытии зажимной пробки 4 жидкость истекает по трубопроводу. В верхней части сосуда образуется вакуум. Через дренажную трубу в сосуд засасывается воздух из атмосферы и на уровне h2 устанавливается атмосферное давление P„независимо от количества жид5 кости, находящейся в сосуде (при условии

Йт — hg(10 м). Вследствие этого жидкость вытекает из сосуда под постоянным давлением, определяемым высотой столба h2 жидкости.

10 Измеряют время истечения жидкости под постоянным давлением от уровня Ь, до тт2 и рассчитывают коэффициент гидродинамического сопротивления трубопровода.

Способ экспериментального определения коэффициента гидродинамического сопротивле20 ния трубопровода, отличаюитийся тем, что, с целью упрощения процесса определения, трубопровод присоединяют к сосуду с дренажной трубой, в котором обеспечивают постоянный перепад давления жидкости и измеряют вре25 мя истечения жидкости, 373482"
