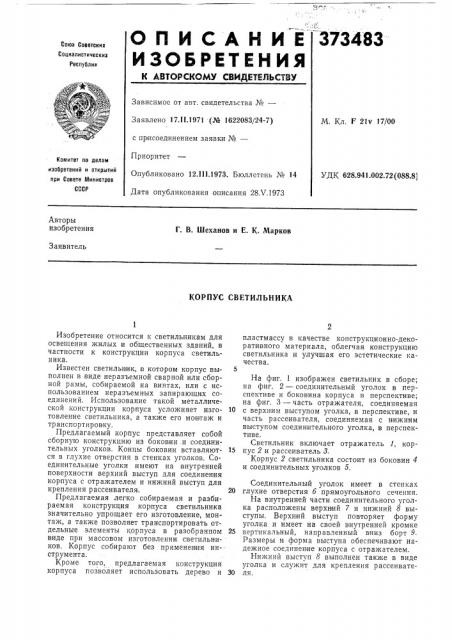

373483
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советскиз
Содиалистическиз
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимос от авт. свидетельства №вЂ”
М. Кл. F 21v 17/00
Заявлено 17.Н.1971 (№ 1622083/24-7) с пр исоед инением заявки №вЂ”
Приоритет
Опубликовано 12 Н1.1973. Бюллетень № 14
Дата опубликования описания 28.V.1973
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Г. В. Шеханов и Е. К. Марков
Заявитель
КОРПУС СВЕТИЛЬНИКА пластмассу в качестве конструкционно-декоративного материала, облегчая конструкцию светильника и улучшая его эстетические качества.
На фиг. 1 изображен светильник в сборе; на фиг. 2 — соединительный уголок в перспективе и боковина корпуса в перспективе; на фиг. 3 — часть отражателя, соединяемая с верхним выступом уголка, в перспективе, и часть рассеивателя, соединяемая с н ижним выступом соединительного уголка, в перспективе.
Светильник включает отражатель 1, корпус 2 и рассеиватель 8.
Корпус 2 светильника состоит из боковин 4 и соединительных уголков 5.
Соединительный уголок имеет в стенках глухие отверстия б прямоугольного сечения.
На внутренней части соединительного уголка расположены верхний 7 и нижний 8 выступы. Верхний выступ повторяет форму уголка. и имеет на своей внутренней кромке вертикальный, направленный вниз борт 9.
Размеры и форма выступа обеспечивают надежное соединение корпуса с отражателем.
Нижний выступ 8 выполнен также в виде уголка и служит для крепления рассеивателя.
Изобретение относится к светильникам для освещения жилых и общественных зданий, в частности к конструкции корпуса светильника.
Известен светильник, в котором корпус выполнен в виде неразъемной сварной или сборной рамы, собираемой на винтах, или с использованием неразъемных запирающих соединений. Использование такой металлической конструкции корпуса усложняет изго- 10 товление светильника, а также его монтаж и транспортировку.
Предлагаемый корпус представляет собой сборную конструкцию из боковин.и соединительных уголков. Концы боковин вставляют- 15 ся в глухие отверстия в стенках уголков. Соединительные уголки имеют на внутренней поверхности верхний выступ для соединения корпуса с отражателем и нижний выступ для крепления р ассеивателя;. 20
Предлагаемая легко собираемая и разбираемая конструкция корпуса светильника значительно упрощает его изготовление, монтаж, а также позволяет транспортировать отдельные элементы корпуса в разобранном 25 виде при массовом изготовлении светильников. Корпус собирают без применения ин-струмента.
Кроме того, предлагаемая конструкция корпуса позволяет использовать дерево и 30
УДК 628.941.002.72 (088.8) 373483
Предмет изобретения
Риг 1 Риг D
Составитель Е. Сафронова
Техред Г. Дворина
Корректоры: Н. Стельмах и Г. Агаян
Редактор Л. Василькова
Заказ 1442/12 Изд. № 1298 Тираж 551 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Боковины представляют собой планки прямоугольного сечения. Концы 10 боковин имеют ту же форму, что и глухие отверстия б уголков.
Для сборки корпуса 2 концы 10 боковин вставляются в соответствующие глухие отверстия б уголков с натягом и надежно удерживаются за счет трения.
В собранный корпус помещают раосеиватель 8 так, что его отбортовка П ложится на нижние выступы 8 соединительных уголков 5.
Затем корпус с рассеивателем устанавливают на отражателе, при этом борты 9 верхи их выступов соедини тельных уголков зацепляют за края отбортовок отражателя 12 и И.
Корпус светильника сборной рамной, конструкции, отличающийся тем, что, с целью упрощения. технологии изготовления, монтажа и транспортировки, он выполнен из боковин и соединительных уголков, снабженных отверстиями, в которые вставляются концы боковин, по форме соответствующие отверстиям указанных уголков, а на внутренней стороне уголков предусмотрен по крайней мере один верхний выступ для соединения корпуса с отражателем и по крайней мере один нижнай выступ для крепления рас15 сеивателя
