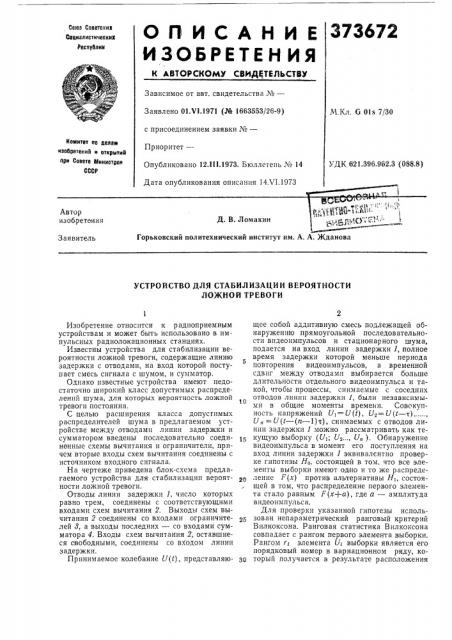

О П И С А Н И Е 373672

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссюэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 01.V1.1971 (¹ 1663553/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 12 111.1973. Бюллетень ¹ 14

Дата опубликования описания 14Х1.1973

М.Кл. 6 Ols 7/30

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

УД1(621.396.962.3 (OS8.8) Автор изобретения

Д. В. Ломакин

Горьковский политехнический институт им. А. А. Жданова

Заявитель

УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ ВЕРОЯТНОСТИ

ЛОЖНОЙ ТРЕВОГИ

Изобретение относится к радиоприемным устройствам и может быть использовано в импульсных радиолокационных станциях.

Известны устройства для стабилизации вероятности ложной тревоги, содержащие линию задержки с отводами, на вход которой поступает смесь сигнала с шумом, и сумматор.

Однако известные устройства имеют недостаточно широкий класс допустимых распределений шума, для которых вероятность ложкой тревоги постоянна.

С целью расширения класса допустимых распределителей шума в предлагаемом устройстве между отводами линии задержки и сумматором введены последовательно соединенные схемы вычитания и ограничители, причем вторые входы схем вычитания соединены с источником входного сигнала.

На чертеже приведена блок-схема предлагаемого устройства для стабилизации вероятности ложной тревоги.

Отводы линии задержки 1, число которых равно трем, соединены с соответствующими входами схем вычитания 2. Выходы схем вычитания 2 соединены со входами ограничителей 3, а выходы последних — со входами сумматора 4. Входы схем вычитания 2, оставшиеся свободными, соединены со входом линии задержки.

Принимаемое колебание U(t), представляющее собой аддитивную смесь подлежащей обнаружению прямоугольной последовательности видеоимпульсов и стационарного шума, подается на вход линии задержки 1, полное время задержки которой меньше периода повторения видеоимпульсов, а временной сдвиг между отводами выбирается больше длительности отдельного видеоимпульса и такой, чтобы процессы, снимаемые с соседних тО отводов линии задержки 1, были независимыми в общие моменты времени. Совокупность напряжений Ui=U(t), У =У(1 — т), ..., U„=U(t — (n — 1)т), снимаемых с отводов линии задержки 1 можно рассматривать как текущую выборку (U>.,U>..., U„). Обнаружение видеоимпульса в момент его поступления на вход линии задержки 1 эквивалентно проверке гипотизы Н0, состоящей в том, что все элементы выборки имеют одно и то же распределение F(x) против альтернативы Нь состоящей в том, что распределение первого элемента стало равным F(x+a), где а — амплитуда видеоимпульса.

Для проверки указанной гипотезы использован непараметрический ранговый критерий

Вилкоксона. Ранговая статистика Вилкоксона совпадает с рангом первого элемента выборки.

Рангом r< элемента U; выборки является его порядковый номер в вариационном ряду, который получается в результате расположения

373672

Предмет изобретения

Составитель А. Туляков

Техред Т. Курнлко

Редактор T. Морозова

Корректор Н. Аук

Заказ 2507 Изд. No 1286 Тираак 755 Полни ное

ЦНИИПИ Комитета по делам июбретеяий н открытий при Совете Министров СССР

Москва, 7К-36, Раушская наб., д. 4/5

Обл. тип. Костромского управления издательств, полипрафии и книжной торговли всех элементов выборки в порядке возрастания их значений. С целью вычисления ранга элемента U> производится сравнение величины этого элемента со всеми остальными элементами выборки посредством образования разностей U — U, U — U ....., U< — U„,êîòîðûå получаются на выходах схем вычитания 2.

Число положительных разностей К равно числу элементов выборки, которые стоят перед U> в вариационном ряду и, следовательно, ранг ri элемента U> равен r> — — К+1. Разностные напряжения, получаемые на выходах схем вычитания 2, ограничиваются двусторонними идеальными ограничителями 3 и затем суммируются. Принимая уровень ограничения равным единице, суммарное напряжение можно записать в виде

U(t) =2К вЂ” (n — 1) =2(r — 1) — (и — 1), где и — 1 — общее число разностей, равное числу отводов линии задержки 1, à n — размер выборки. Это напряжение представляет собой линейную функцию ранга r, а следовательно, может быть использовано вместо статистики В илкоксона.

Устройство для стабилизации вероятности ложной тревоги, содержащее линию задержки

10 с отводами, на вход которой поступает смесь сигнала с шумом, и сумматор, отличаюцееся тем, что, с целью расширения класса допустимых распределений шума, для которых вероятность ложной тревоги постоянна, между отво15 дами линии задержки и сумматорам введены последовательно соединенные схемы вычитания и ограничители, причем вторые входы схем вычитания соединены с источником входного сигнала.
