Реферат

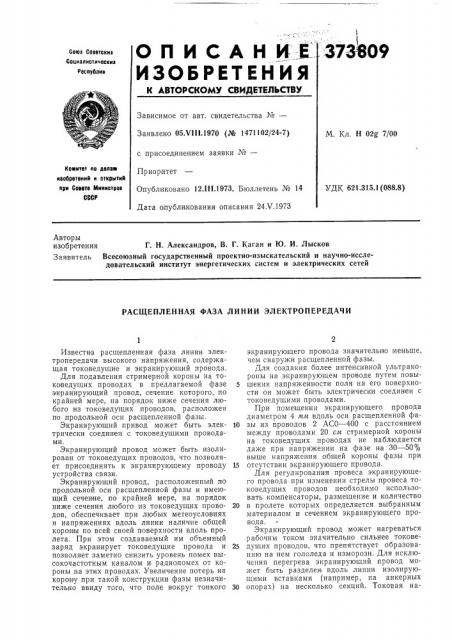

o n M C A H I4 E

ИЗОБРЕТЕНИЯ

373309

Союз Советскиз

Социалистическиз

Ресоу0лив

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 05Х11!.1970 (№ 1471102/24-7) с присоединением заявки №вЂ”

Приоритет

Опубликовано 12.Ш.1973. Бюллетень № 14

Дата опубликования описания 24Л .1973

М. Кл. Н 02@ 7/00

Номитет ho делам иаобретениЯ и открытиЯ ори Совете Мииистров

СССР

УДК 621.315.1(088.8) Авторы изобретения Г. Н. Александров, В. Г. Каган и Ю. И. Лысков

Заявитель Всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей

РАСЩЕПЛЕННАЯ ФАЗА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ

Известна расщепленная фаза линии электропередачи высокого напряжения, содержащая токоведущие и экранирующий провода.

Для подавления стримерной короны на токоведущих проводах в предлагаемой фазе экранирующий провод, сечение которого, по крайней мере, на порядок ниже сечения любого из токоведущих проводов, расположен по продольной оси расщепленной фазы.

Экранирующий привод может быть электрически соедин ен с токоведущими проводами.

Экранирующий провод может быть изолирован от токоведущих проводов, что позволяет присоединять к экранирующему проводу устройства связи.

Экранирующий провод, расположенный по продольной оси расщепленной фазы и имеющий сечение, по крайней мере, на порядок ниже сечения любого из токоведущих проводов, обеспечивает при любых метеоусловиях и напряжениях вдоль линии наличие общей корон ы по всей своей поверхности вдоль пролета. При этом создаваемый им объемный заряд экранирует токоведущие провода и позволяет заметно снизить уровень помех высокочастотным каналом и радиопомех от короны на этих проводах. Увеличение потерь на корону при такой конструкции фазы незначительно ввиду того, что поле вокруг тонкого экранирующего провода значительно меньше, чем снаружи расщепленной фазы.

Для создания более интенсивной ультракороны на экранирующем проводе путем повы5 шения напряженности поля на его поверхности он может быть электрически соединен с токоведущими проводами.

При помещении экранирующего провода диаметром 4 л м вдоль оси расщепленной фа10 зы из проводов 2 АСΠ— 400 с расстоянием между проводами 20 сл стримерной короны на токоведущих проводах не наблюдается даже при напряжении на фазе на 30 — 50% выше напряжения общей короны фазы при

15 отсутствии экранирующего провода.

Для регулирования провеса экранирующего провода при изменении стрелы провеса токоведущих проводов необходимо использовать компенсаторы, размещение и количество

20 в пролете которых определяется выбранным материалом и сечением экранирующего провода.

Экранирующий провод может нагреваться рабочим током значительно сильнее токове25 дущих проводов, что препятствует образованию на нем гололеда и изморози. Для исключения перегрева экранирующий провод может быть разделен вдоль линии изолирующими вставками (например, на анкерных

ЗО опорах) на несколько секций. Токовая на373809

Предмет изобретения

Составитель Л. Январева

Техред Е. Борисова

Редактор А. Пейсоченко

Корректоры: А. Дзесова и Н. Аук

Заказ 1427/4 Изд. ¹ 1312 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 грузка экранирующего провода снижается и в случае изолирования его от токоведущих проводов. Об|цая корона на экранирующем проводе также препятствует образованию на нем гололеда и изморози..1. Расщепленная фаза линии электропередачи высокого н апряжения, содержащая токоведущие и экранирующий провода, отличающаяся тем, что, с целью подавления стримерной короны на токоведущих проводах, экранирующий провод, сечение которого, по крайней мере, на порядок ниже сечения любого из токоведущих проводов, расположен по продольной оси расщепленной фазы.

2. Фаза по п. 1, отличающаяся тем, что экранирующий провод электрически соединен с токоведущими проводами.

3. Фаза по п. 1, отличающаяся тем, что, с

10 целью присоединения к экранирующему проводу устройств связи, экранирующий провод изолирован от токоведущих проводов.
