Патент 373882
Авторы
Классы МПК
Всес^э'озная:•) •г.-•.^^- '^п•••-..•'" ••>&. .^.j--;!
Иллюстрации
Реферат

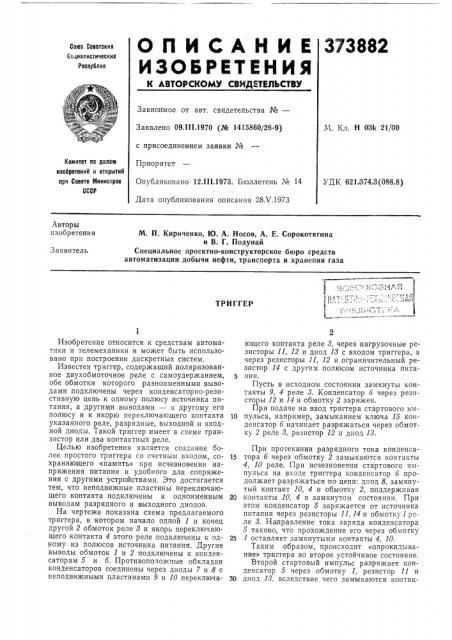

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
373882
Союз Советских
Ссциалнстических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 09 111.1970 (№ 1415860/26-9) с присоединением заявки №
Приоритет
Опубликовано 12.111.1973. Бюллетень № 14
Дата опубликования описания 28Х.1973
М. Кл. Н 0 31 21/ОО
Комитет по делам изобретений н открытий при Совете Министров
СССР
УДК 621374.З (088.8) Авторы изобретения
М. П. Кириченко, Ю. А. Носов, А. Е. Сорокотягина и В. Г. Подунай
Специальное проектно-конструкторское бюро средств автоматизации добычи нефти, транспорта и хранения газа
Заявитель
1. - .;-. "- - :.
1 и;, и.
ТРИГГЕР
Изобретение относится к средствам автоматики и телемеханики и может быть использовано при построении дискретных систем.
Известен триггер, содержащий поляризованное двухобмоточное реле с самоудержанием, обе обмотки которого разноименными выводами подключены через конденсаторно-резистивную цепь к одному полюсу источника питания, а другими выводами — к другому его полюсу и к якорю переключающего контакта указанного реле, разрядные, выходной и входной диоды. Такой триггер имеет в схеме транзистор или два контактных реле.
Целью изобретения является создание более простого триггера со счетным входом, сохраняющего «память» при исчезновении напряжения питания и удобного для сопряжения с другими устройствами. Это достигается тем, что неподвижные пластины переключающего контакта подключены к одноименным выводам разрядного и выходного диодов.
На чертеже показана схема предлагаемого триггера, в котором начало одной 1 и конец другой 2 обмоток реле 8 и якорь переключающего .контакта 4 этого реле подключены к одному из полюсов источника питания. Другие выводы обмоток 1 и 2 подключены к конденсаторам 5 и б. Противоположные обкладки конденсаторов соединены через диоды 7 и 8 с неподвижными пластинами 9 и 10 переключающего контакта реле 8, через нагрузочные резисторы 11, 12 и диод 18 с входом триггера, а через резисторы 11, 12 и ограничительный резистор 14 с другим полюсом источника питаS ния.
Пусть в исходном состоянии замкнуты контакты 9, 4 реле 8. Конденсатор б через резисторы 12 и 14 и обмотку 2 заряжен.
При подаче на вход триггера стартового им10 пульса, например, замыканием ключа 15 конденсатор б начинает разряжаться через обмотку 2 реле 8, резистор 12 и диод 18.
При протекании разрядного тока конденса15 тора б через обмотку 2 замыкаются контакты
4, 10 реле. При исчезновении стартового импульса на входе триггера конденсатор б продолжает разряжаться по цепи: диод 8, замкнутый контакт 10, 4 и обмотку 2, поддерживая
20 контакты 10, 4 в замкнутом состоянии. При этом конденсатор 5 заряжается от источника питания через резисторы 11, 14 и обмотку1реле 8. Направление тока заряда конденсатора
5 таково, что прохождение его через обмотку
25 1 оставляет замкнутыми контакты 4, 10.
Таким образом, происходит «опрокидывание» триггера во второе устойчивое состояние.
Второй стартовый импульс разряжает конденсатор 5 через обмотку I, резистор 11 и
30 диод 18, вследствие чего замыкаются контак3i7i3882
Предмет изобретения
15 ьиой|
Состтавитель А. Кузнецов
Техред Е. Борисова Корректор Л. Царькова
Редактор Т. Юрчикова
Заказ 1501 16 Изд. № 1320 Тираж 780 Подписное
1111ИИПИ Комитета по делам изобретений и открытий при,Совете Министров СССР
Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ты 9, 4 реле и триггер возвращается в исходное состояние.
Триггер, содержащий поляризованное двухобмоточное реле с самоудержанием, обе обмотки которого разноименными выводами подключены через конденсатор но-резистивную цепь к одному полюсу источника питания, а другими выводами — к другому его полюсу и к якорю переключающего контакта указанного реле, разрядные, входной и выходной диоды, отличающийся тем, что, с целью расширения его функциональных возможностей, неподвижные пластины переключающего контакта подключены к одноименным выводам разрядного и выходного диодов.
