Патент 373905
Авторы
Классы МПК
Аоесоюзная f:iatf.hthg-t?xhh4egkaf
Иллюстрации
Реферат

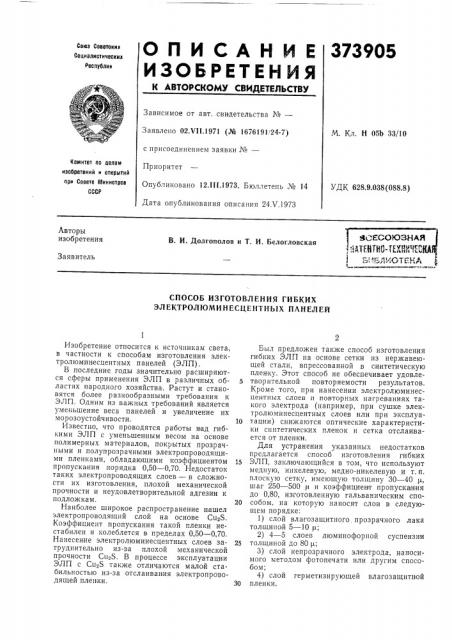

373905
OllHCAHNE
ИЗОЬРЕт ЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетокил
Социалистическил
Республик
Зависимое от авт..свидетельства №вЂ”
Заявлено 02Л 11.1971 (№ 1676191!24-7) с присоединением заявки №вЂ”
Приоритет
Опубликовано !2.111.1973. Бюллетень № 14
Дата опубликования описания 24.V.1973
M. Кл. Н 05Ь 33/10
Комитет по лолам изобретений и открытий прк Совете Министров
СССР
УДК 628.9.038 (088.8) Авторы изобретения
В. И. Долгополов и T. И. Белогловская
Заявитель
="i 1F» 3 YGT E+4A
СПОСОБ ИЗГОТОВЛЕНИЯ ГИБКИХ
ЭЛЕКТРОЛЮМИНЕСЦЕНТНЬ1Х ПАНЕЛЕЙ
Изобретение относится к источникам света, в частности к способам изготовления электролюминесцентных панелей (ЭЛП) .
В последние годы значительно расширяются сферы применения ЭЛП в различных об- 5 ластях народного хозяйства. Растут и становятся более разнообразными требования к
ЭЛП. Одним из важных требований является уменьшение веса панелей и увеличение их морозоустойчивости. 10
Известно, что проводятся работы над гибкими ЭЛП с уменьшенным весом на основе полимерных материалов, покрытых прозрачными и полупрозрачными электропроводящими пленками, обладающими коэффициентом 15 пропускания порядка 0,50 — 0,70. Недостаток таких электропроводящих слоев — в сложности их изготовления, плохой механической прочности и неудовлетворительной адгезии к подложкам. 20
Наиболее широкое распространение н|ашел электропроводящпй слой на основе CuqS.
Коэффициент пропускания такой пленки нестабилен и колеблется в пределах 0,50 — 0,70.
Нанесение электролюминесцентных слоев за- 2S труднительно из-за плохой механической прочности Cu>S. В процессе эксплуатации
ЭЛП с Cu S также отличаются малой стабильностью из-за отслаивания электропроводящей пленки. 30
Был предложен также способ изготовления гибких ЭЛП на основе сетки из нержавеющей стали, впрессованной в синтетическую пленку. Этот способ не обеспечивает удовлетворительной повторяемости результатов.
Кроме того, при нанесении электролюминесцентных слоев и повторных нагреваниях такого электрода (например, при сушке электролюминесцентных слоев или при эксплуатации) снижаются оптические характеристики синтетических пленок и сетка отслаивается от пленки.
Для устранения указанных недостатков предлагается способ изготовления гибких
ЭЛП, заключающийся в том, что используют медную, никелевую, медно-никелевую и т. п. плоскую сетку, имеющую толщину 30 — 40 р, шаг 250 — 500 и и коэффициент пропускания до 0,80, изготовленную гальваническим способом, на которую наносят слои в следующем порядке:
1) слой влагозащитного прозрачного лака толшиной 5 — 10 p, 2) 4 — 5 слоев люминофорной суспензии толщиной до 80 р,;
3) слой непрозрачного электрода, наносимого методом фотопечати или другим способом;
4) слой герметизирующей влагозащитнюй пленки.
373905
Предмет изобретения
Составитель Е. Сафонова
Техред Е. Борисова
Корректоры: Л. Бадылама и Т. Гревпова
Редактор Б. Наикина
Заказ 1427/14 Изд. № 1312 Тираж 755 Подписное
ЦНИИПИ Комитста по делам изобрстений и открытий при Совете Министров СССР
Москва, K-35, Раушская наб., д. 4/5
Типографии, пр. Сапунова, 2
При этом могут изготавливаться не только панели со сплошным светящимся слоем, но и мнемонические схемы, табло и знаковые индикаторы по технологии, аналогичной для
ЭЛП на стеклянной основе. 5
Вес ЭЛП размером 120><120 мм, изготовленных предлагаемым способом, составляет
15 — 20 г, в то время как вес панелей того же размера на других основах составляет: на основе силикатного стекла (без гермети- 10 ка) толщиной 4,2 мм — около 150 г; на основе органического стекла (без герметика) толщиной 4 мм — около 70 г.
Яркость электролюминесцентных панелей зеленого свечения на основе предлагаемых 15 сеток составляет в режиме 220 в, 500 ггпу более 20 нт.
Панели обладают высокой морозоустойчивостью и стойкостью к тепловым ударам (— 100 —:+ 100 С) . 20
Надежность.. предлагаемых ЭЛП выше, чем надежность ЭЛП . с слоями типа Cu S или сетюами из нержавеющей стали, запрессованными в синтетические пленки, благодаря высокой адгезии лаковых слоев и материалу 25 сетки.
Предлагаемый способ является технологически более простым, чем способ изготовления ЭЛП с прозрачным электродом в виде серебряны полос, и более надежным, так как серебро, мигрируя внутрь панели, приводит к снижению ее электрической прочности.
Способ изготовления гибких электролюминесцентных панелей, например электролюминесцентных панелей со сплошным светящимся полем, знаковых табло, мнемонических схем, с прозрачным электродом в виде плоской металлической сетки, отличающийся тем, что, с целью упрощения технологии изготовления, улучшения качества, уменьшения веса и увеличения надежности, в качестве указанной металлической сетки используют изготовленную гальваническим способом сетку, например медную, никелевую, или медно-никелевую, толщиной 30 — 40 р, и шагом 250—
500 р, на которую последовательно наносят слой прозрачного лака, несколько слоев, например четыре — пять, люминофорной суспензии, слой непрозрачного электрода, например, методом фотопечати и слой герметизирующей влагозащитной пленки.
