Реферат



374I78

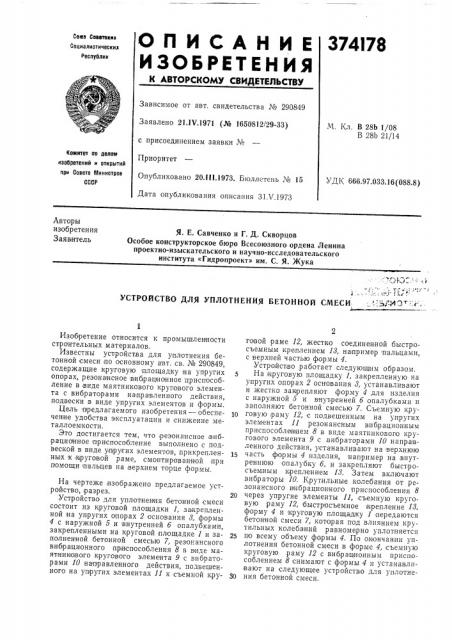

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Coes Советвкив

Сопиалистическив

Республик

Зависимое от авт, свидетельства № 290849

Заявлено 21.1Ч.1971 (№ 1650812/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 20Л11.1973. Бюллетень № 15

Дата опубликования описания 31 V.1973

М. Кл. В 28b 1/08

В 28b 21/14

Комитет по долота изобретений и открытий при Совете 66инистров

СССР

УДК 666.97.033.16(088.8) Авторы изобретения

3 аявитель

Я. Е. Савченко и Г. Д. Скворцов

Особое конструкторское бюро Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института «Гидропроект» им. С. Я. Жука

УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ liETOHHOH СМЕСИ ". л/ И -с °

Изобретение относится к промышленности строительных материалов.

Известны устройства для уплотнения бетонной смеси по основному авт. св. № 290849, содержащие круговую площадку на упругих опорах, резонансное виб рац ио нное приспособление в виде маятникового кругового элемента с вибраторами направленного действия, подвески в виде упругих элементов и формы.

Цель предлагаемого изобретения — обеспечен не удобства эксплуатации и снижение металлоемкости.

Это достигается тем, что резонансное,вибрационное приспособление выполнено с подвеской в виде у1прутих элементов, прикрепленных к круговой раме, смонтированной при помощи пальцев на,верхнем торце формы, На чертеже изображено предлагаемое устройство, разрез.

Устройство для уплотнения бетонной смеси состоит из круговой площадки 1, закрепленной на упругих опорах 2 основания 8, формы

4 с наружной б и внутренней б опалубками, закрепленными на круговой площадке 1 и заполнен ной бетонной смесью 7, резонансного вибрационного приспособления 8 в в иде маятникового кругового элемента 9 с вибраторами 10 направленного действия, подвешенного на упругих элементах 11 к съемной круговой раме 12, жестко соединенной быстросъемным креплением 13, например пальцами, с верхней частью формы 4.

Устройство работает следующим образом.

На круговую площадку 1, закрепленную на упругих опорах 2 основания 3, устанавливают и жестко заирепляют форму. 4 для изделия с наружной б и внутренней б опалубками и заполняют бетонной смесью 7. Съемную кру10 говую раму 12, с подвешенным на упругих элементах 11 резонансным вибрационным приспособлением 8 в виде маятникового кругового элемента 9 с вибраторами 10 напра вленного действия, устанавливают на верхнюю часть формы 4 изделия, например на внутреннюю опалубку б, и закрепляют быстросъемным куеплением 18. Затем включают вибраторы 10. Крутильные колебания от резонансного вибрационного приспособления 8

20 через упругие элементы 11, съемную круговую раму 12, быстросъемное крепление 18, форму 4 и круговую площадку 1 передаются бетонной смеси 7, которая под влиянием крутильных колебаний равномерно уплотняется

25 vo всему объему формы 4. По окончании уплотнения бетонной смеси в форме 4, съемную круговую .раму 12 с вибрац ионным приспособлением 8 снимают с формы 4 и устанавли вают на следующее устройство для уплотне30 ния бетонной смеси, 374178

Предмет из обретения

Составитель Е. Ветров

Техред Г. Дворина

Корректор Л. Новожилова

Редактор А. Морозова

Заказ 1568/10 Изд. № 413 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Устройство для уплотнения бетонной смеси по авт. св, № 290849, отличающееся тем, что, с целью обеспечения удобства эксплуатации

4 я снижения металлоемкости, резонансное вибрационное приспособление выполнено с подвеской в виде упругих элементов, прикрепленных к круговой раме, смонтированной при

5 помощи пальцев иа верхнем торце формы.
