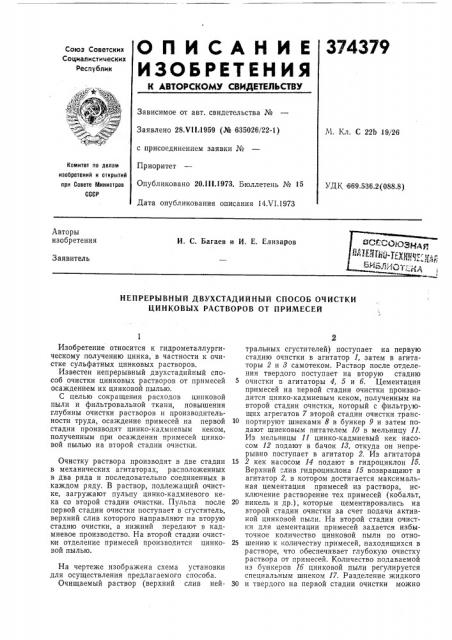

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.VII.1959 (М 635026/22-1) с присоединением заявки №

Приоритет

Опубликовано 20Л1!.1973. Бюллетень № 15

Дата опубликования описания 14Л 1.1973

М. Кл. С 22Ь 19/26

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.536.2(088,8) Авторы изобретения

И. С. Багаев и И. E. Елизаров

Заявитель

НЕПРЕРЫВНЫЙ ДВУХСТАДИЙНЫЙ СПОСОБ ОЧИСТКИ

ЦИНКОВЫХ РАСТВОРОВ ОТ ПРИМЕСЕЙ

Изобретение относится к гидрометаллургическому получению цинка, в частности к очистке сульфатных цинковых растворов.

Известен непрерывный двухстадийный способ очистки цинковых растворов от примесей осаждением их цинковой пылью.

С целью сокращения расходов цинковой пыли и фильтров альной ткани, повышения глубины очистки растворов и производительности труда, осаждение примесей на первой стадии производят цинко-кадмиевым кеком, полученным прои осаждении примесей цинковой пылью на второй стадии очистки.

Очистку раствора производят в две стадии в механических агитаторах, расположенных в два ряда и последовательно соединенных в каждом ряду. В раствор, подлежащий очистке, загружают пульпу цинко-кадмиевого кека со второй стадии очистки. Пульпа после первой стадии очистки поступает в сгуститель, верхний слив которого направляют на вторую стадию очистки, а нижний передают в кадмиевое производство. На второй стадии очистк и отделение примесей производится цинковой пылью.

На чертеже изображена схема установки для осуществления предлагаемого способа.

Очищаемый раствор (верхний слив нейтральных сгустителей) поступает на первую стадию очистки в агитатор 1, затем в агитаторы 2 и 8 самотеком. Раствор после отделения твердого поступает на вторую стадию очистки в агитаторы 4, 5 и б. Цементация примесей на первой стадии очистки производится цинко-кадмиевым кеком, полученным на второй стадии очистки, который с фильтрующих агрегатов 7 второй стадии очистки транс10 портируют шнеками 8 в бункер 9 и затем подают шнековым питателем 10 в мельницу 11.

Из мельницы 11 цинко-кадмиевый кек насосом 12 подают в бачок 13, откуда он непрерывно поступает в агитатор 2. Из агитатора

15 2 кек насосом 14 подают в гидроциклон 15.

Верхний "лив гидроциклона 15 возвращают в агитатор 2, в котором достигается максимальная цементация примесей из раствора, исключение растворение тех примесей (кобальт, 20 никель и др.), которые цементировались на второй стадии очистки за счет подачи активной цинковой пыли. На второй стадии очистки для цементации примесей задается избыточное количество цинковой пыли по отно25 шению к количеству примесей, находящихся в растворе, что обеспечивает глубокую очистку раствора от примесей. Количество подаваемой из бункеров lб цинковой пыли регулируется специальным шнеком 17. Разделение жидкого

30 и твердого на первой стадии очистки можно

374379

Предмет изобретения

Составитель С. Колотушкина

Техред Л. Грачева Корректор С. Сатагулова

Редактор Л, Лаврова

Заказ 1668/5 Изд. № 465 Тираж 632 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К 35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 производить отстаиванием или фильтрацией на фильтрах-сгустителях, а на второй стадии — фильтрацией, например, на механизированных вертикальных фильтр-прессах типа

ФПАК.

Применение предлагаемого способа позволяет сократить расход цинковой пыли до

150% от теоретически требующегося количества, расход фильтровальной ткани — на

30о о, повысить производительность труда в

4 раз.

Непрерывный двухстадийный способ очистки цинковых растворов от примесей осаждением их цинковой пылью, отличающийся тем, что, с целью сокращения расхода цинковой пыли и фильтровальной ткани, повышения глубины очистки растворов и производительности труда, осаждение примесей на первой

10 стадии производят ципко-кадмиевым кеком, полученным при осаждении примесей цинковой пылью на второй стадии.
