Реферат



374465

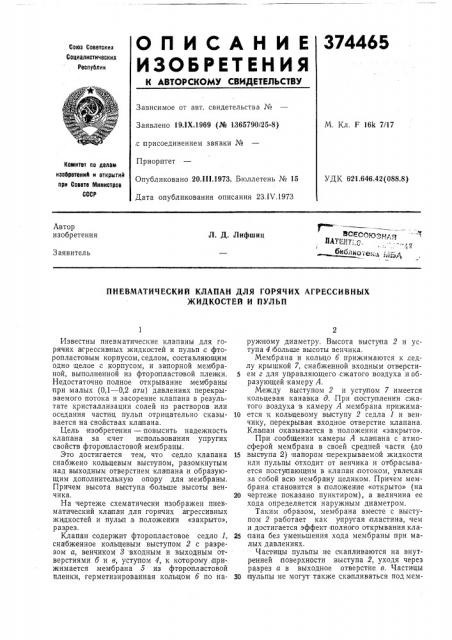

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19ЛХ.1969 (№ 1365790/25-8) ,с отрисоединением заявки №

Приоритет

Опубликовано 20,Ill.1973. Бюллетень № 15

Дата опубликования описания 23,1V.1973

М. Кл. F 161 7/17 комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.646.42(088.8) Автор изобретения

Л. Д. Лифшиц

Заявитель

ПНЕВМАТИЧЕСКИЙ КЛАПАН ДЛЯ ГОРЯЧИХ АГРЕССИВНЫХ

ЖИДКОСТЕЙ И ПУЛЪП

Известны пневматические клапаны для горячих агрессивных жидкостей и пульп с фторопластовым корпусом, седлом, составляющим одно целое с корпусом, и запорной мем браной, выполненной из фторапласToBOH пленки. 5

Недостаточно полное открывание .мембраны при малых (0,1 — 0,2 ати) давлениях перекрываемого потока и засорение клапана в результате кристаллизации солей из растворов или оседания частиц пульп отрицательно сказы- 10 вается на свойствах клапана.

Цель изобретения — повысить надежность клапана за счет использования упругих свойств фторопластовой мембраны.

Это достигается тем, что седло клапана 15 снабжено кольцевым выступом, разомкнутым над выходным отверстием клапана и образующим дополнительную опору для .мембраны.

Причем высота выступа больше высоты венчика, 20

На чертеже схематически изображен пневматический кла пан для горячих агрессивных жидкостей и пульп,в положении «закрыто», раз;рез.

Клапан содержит фторопластовое седло 1., 25 снабженное кольцевым выступом 2 с разрезом а, венчиком 8 входным и выходным отверстиями б и в, уступом 4, к которому прижимается .мембрана б из фторопла стовой пленки, герметизированная кольцом б по на- 30 ружному диаметру. Высота выступа 2 и уступа 4 |больше высоты венчика.

Мембрана и кольцо б прижимаются к .седлу крышкой 7, снабженной входным отверстием г для управляющего сжатого воздуха и образующей камеру А.

Между выступом 2 и уступом 7 имеется кольцевая канавка о .,При поступлении сжатого воздуха в камеру А мембрана прижимается к кольцевому выступу 2 седла 1 и венчику, перекрывая входное отверстие клапана.

Клапан оказывается в положении «закрыто».

При сообщении камеры А клапана с атмо,сферой мембрана в своей средней части (до .выступа 2) напором перекрываемой жидкости или пульпы отходит от венчика и отбрасывается поступающим в клапан потоком, увлекая за собой всю мембрану .целиком. Причем .мембрана становится в положение «открыто» (на чертеже показано пунктиром), а величина ее хода определяется наружным диаметром.

Таким образом, мембрана вместе с выступом 2 работает как упругая пластина, чем и достигается эффект полного открывания клапана без уменьшения хода мембраны при малых давлениях.

Частицы пульпы не скапливаются на внутренней,поверхности выступа 2, уходя через разрез а в выходное отверстие в. Частицы пульпы не могут также скапливаться подмем674465

Предмет изобретения

Составитель Е. Зюзина

Техред T. Курилко

Корректоры: E. Михеева и Е. Сапунова

Редактор Т. Шагова

Заказ 1140/8 Изд. № 336 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 браной у у ступа 4, так как там имеется кольцевая канавка д, по которой они попадают в выходное отверстие в.

Пневматический клапан для горячих агрессивных жидкостей и пульп с фторопластовым корпусом, седлом, составляющим одно целое с корпусом, и запорной мембраной, выполненной из фторопластовой,пленки, отличающийся тем, что, ic целью повышения надежности за счет использования упругих свойств фторо5 пластовой мембраны, седло клапана снабжено кольцевым выступом, разомкнутым над выходным отверстием клапана и образующим дополнительную опору для мембраны, причем высота выступа больше высоты венчика.
