Реферат

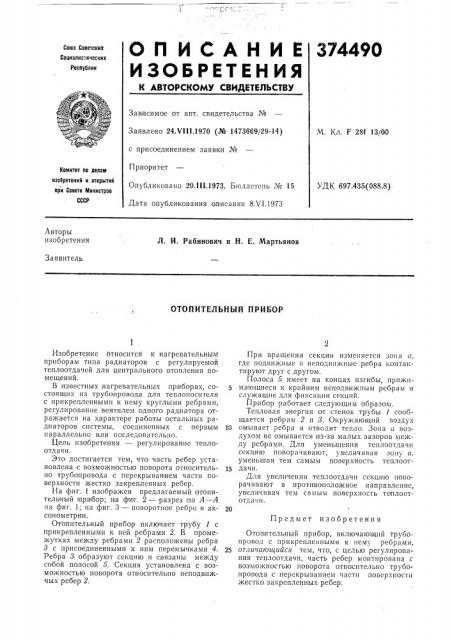

Оп ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

374490

Союз Советскнк

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.Ч111,1970 (№ 1473669/29-14) с присоединением заявки №

Приоритет

Опубликовано 20.lll.1973. Б1оллетепь № 15

Дата опубликования описания 8.VI.1973

М. Кл. F 28f 1.3/О0

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 697.435(088.8) Авторы изобретения

Л. И. Рабинович и Н. E. Мартьянов

Заявитель

ОТОПИТЕЛЬНЫЙ ПРИБОР

Изобретение относится к нагревательнь1м приборам типа радиаторов с регулируемой теплоотдачей для центрального отопления помещений.

В известных нагревательных приборах, состоящих из трубопровода для теплоносителя с прикрепленными к нему круглыми ребрами, регулирование вентилем одного радиатора отражается на характере работы остальных радиаторов системы, соединенных с первым параллельно или последовательно.

Цель изобретения — регулирование теплоотдачи.

Это достигается тем, что часть ребер установлена с возможностью поворота относительно трубопровода с перекрыванием части поверхности жестко закрепленных ребер.

На фиг. 1 изображен предлагаемый отопитель ный цри бор; н а фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — поворотное ребро в аксонометрии.

Отопительный прибор включает трубу 1 с прикрепленными к ней ребрами 2. В промежутках между ребрами 2 расположены ребра

8 с присоединенными к ним перемычками 4.

Ребра 8i образуют секцию и связаны между собой полосой 5. Секция установлена с возможностью поворота относительно неподвижных ребер 2.

При вращении секции изменяется зона а, где подвижные и неподвижные ребра контактируют друг с другом.

Полоса б имеет на концах изгибы, прижимавшиеся к крайним неподвижным ребрам и служащие для фиксации секций.

Прибор работает следующим образом.

Тепловая энергия от стенок трубы 1 сообщается ребрам 2 и 8. Окружающий воздух

10 омывает ребра и отводит тепло. Зона и воздухом не омывается из-за малых зазоров между ребрами. Для уменьшения теплоотдачп секцию поворачивают, увеличивая зону а, уменьшая тем самым поверхность теплоот15 дачи.

Для увеличения теплоотдачи секцию поворачивают в противоположное направление, увеличивая тем самым поверхность топлоототдачи.

Предмет изобретения

Отопительный прибор, включающий трубо. провод с прикрепленными к нему ребрами, 25 отличающийся тем, что, с целью регулирования теплоотдачи, часть ребер монтирована с возмо>кностью поворота относительно трубопровода с перекрыванием части поверхности жестко закрепленных ребер.

374490

Wuz g

Редактор А. Морозова

Заказ 1666/19 Изд. № 330 Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Фиг 1

Составитель 3, Зеленина

Техред T. Курилко

A-A а

Корректоры: T. Журавлева и Е, Зимина
