Реферат



Е

- . .)юян ! О . г.

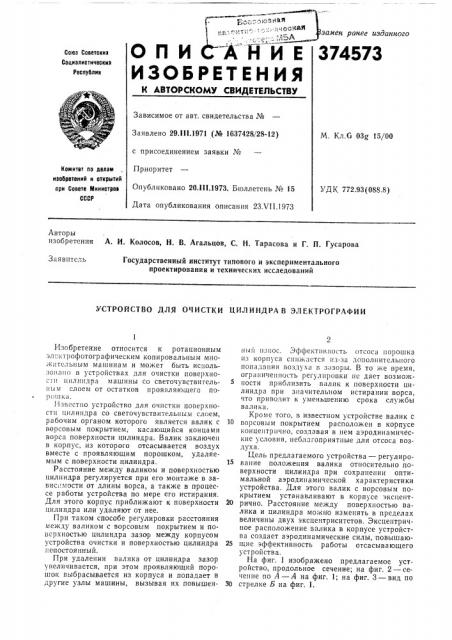

ОП И АНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ замен ранее изданного

374573

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.III.197! (№ 1637428/28-12) М. Кл.G 038 15/00 с присоединением заявки ¹

Приоритет

Опубликовано 20.! И.1973. Бюллетень № 15

Дата опубликования описания 23Х11.1973

Комитет по делам нзооретеннй н открытий прн Совете Министров

СССР

УДК 772.93(088.8) Авторы изобретения

А. И. Колосов, Н. В. Агальцов, С. H Тарасова и Г. П. Гусарова

Заявитель

Государственный институт типового и экспериментального проектирования и технических исследований

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЦИЛИИДРА В ЭЛЕКТРОГРАФИИ

Изобретение относится к ротационным элсктрофотографическим копировальным множптельным машинам и может быть Hc;IQJIb30i3;lllo в устройствах для очистки поверхнос.:и цилиндра машины со светочувствительным слоем от остатков проявляющего порошка.

Известно устройство для очистки поверхноc Tli цилиндра со светочувствительным слоем, рабочим органом которого является валик с ворсовым покрытием; касающийся концами ворса поверхности цилиндра. Валик заключен в корпус, из которого отсасывается воздух вместе с проявляющим порошком, удаляемым с поверхности цилиндра.

Расстояние между валиком и поверхностью цилиндра регулируется при его монтаже в завис .мости от длины ворса, а также в процессе работы устройства по мере его истирания.

Для этого корпус приближают к поверхности цилиндра или удаляют от нее.

При таком способе регулировки расстояния между валиком с ворсовым покрытием и повсрхностью цилиндра зазор между корпусом устройства очистки и поверхностью цилиндра непостоянный.

При удалении валика от цилиндра зазор увеличивается, при этом проявляющий поро. шок выбрасывается из корпуса и попадает в другие узлы машины, вызывая их повышен ый пзпос. Эффективность отсоса порошка пз корпуса сппжается пз-за дополнительного попадания воздуха B зазоры. В то же время, ограниченность регулировки пс дает возможности приблизить валик к поверхности цилиндра при значительном истирании ворса, что приводит к уменьшению срока службы валика.

Кроме того, в известном устройстве валик с

1О ворсовым покрытием расположен в корпусе концептрпчно, создавая в нем аэродинамические условия, неблагоприятные для отсоса воздуха.

Цель предлагаемого устройства — регулиро15 вание положения валика отцосительно поверхности цилиндра при сохранении оптимальной аэродинамической характеристики устройства. Для этого валик с ворсовым покрытием устанавливают в корпусе эксцент20 рично. Расстояние между поверхностью валика и цилиндра можно изменять в пределах величины двух эксцентриситетов. Эксцентричное расположение валика в корпусе устройства создает аэродинамические силы,:повышаю25 щие эффективность работы отсасывающего устройства.

На фиг. 1 изображено предлагаемое устройство, продольное сечение; на фиг. 2 — сечение по А — А на фиг. 1; на фиг. 3 — вид по

30 стрелке Б на фиг. 1.

3745 ) 3

3 -ф

Фиг.З.

Составитсиь Г.васви

Г сдактор J«.Ìoðîçîâà. Техрсд T.Óñêoãâ, Корректоры Л.LIQpbKQBo, Н.Прскуратова

Закал 371/4. Пзд. Х 3 3. Тп« аж 52 зк;-. 1!опписисе-.

LI! LiППИ Комитета по венам изобретений и открытий llili ()овст<:

Министров CCCI

Москва, >К-35, 1 Qvli окая наб., fl.4/5

Отпе и1таис и Отд лс ссставпснии, обработки, издания тсхшви скоп доку.,снтаиии (ССОППГГ!) института

"Гипровсдхоз"

Москва, Перво: аиская уд., 1 1!) /

Устройство содержит валик 1 с горсовым покрытием 2, касающимся своими концами поверхности цилиндра 8 со светочувствительным слоем. Валик приводится во;. ращение электродвигателем 4 и крепится во фланцах (> корпуса () таким образом, что между осью

1 — 1 фланца и осью IL 11 валика имеется эксцентриситет е. (1>ланцы могут повор",÷èгаться относительно корпуса, которыи жестко закреплен относительно цилиндра. 1 ор«« с

1;меет патрубок 7, через который происходит отсос воздуха с проявляющим порошком.

Работа устройства для очистки поверхности цилиндра со светочувствительным слое: I происходит следующим образом.

При включении элемента двигателя, валик приводится во вращение и ворсом снимает остатки пропглпю!цего порошка с поверхности цили I;Lj)a. Воздух с порошком, находя«цийся в корпусе, засасывается в патрубок и удаляется из устройства, При монтаже валика поворотом фланцев последний устанавливается таким образом, чтобы ворс касался поверхности цилиндра. В процессе работы устройства по мере «!стира««ия горса валик постепенно приближают к поверхности цилиндра.

11редмет изобретения

Устройство для очистки цилиндра в электрографии, содер>ка«цее корпус, смонтированный в нем валик с ворс:)вым покрытием и элсктропривод, отличающееся тем, что, с целью регул!!ровки положения валика относительно поверхности цилиндра при сохранении

1-) оптимальной аэродинамической характеристики устройства,;pëèê с ворсовым покрытием установлен в корпусе эксцентрично, с возможпост!Ио !«Змепспия расстояния от поверхности цилипд;);1 в l«j)(дел!Iх величины двух эксцспт20 р.,с !тето;1
