374700

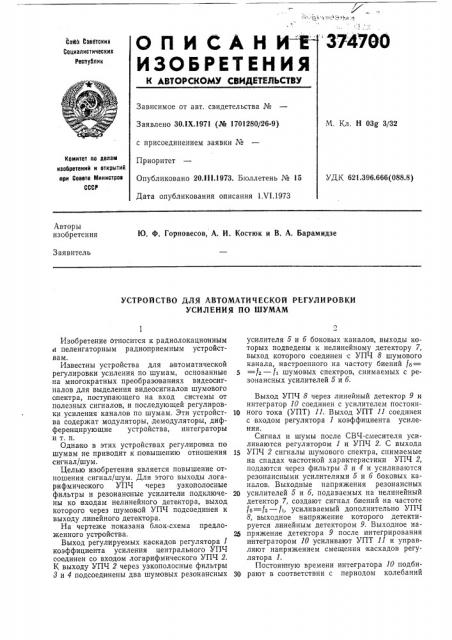

ОПИСАНИ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сейл Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗОЛХ.1971 (№ 1701280/26-9) М. Кл. H 03g 3/32 с присоединением заявки ¹

Приоритет

Комитет оо делам иаобретвиий и открытий ори Совете Министров

СССР

Опубликовано 20.111.1973. Бюллетень № 15

Дата опубликования описания 1 VI.1973

УДК 621.396.666(088.8) Авторы изобретения

Ю, Ф. Горновесов, А. И. Костюк и В. А. Барамидзе

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ

УСИЛЕНИЯ ПО ШУМАМ

Изобретение относится к радиолокационным и пеленгаторным радиоприемным устройствам.

Известны устройства для автоматической регулировки усиления по шумам, основанные на многократных преобразованиях видеосигналов для выделения видеосигналов шумового спектра, постуаающего на вход системы от полезных сигналов, и последующей регулировки усиления каналов по шумам. Эти устройства содержат модуляторы, демодуляторы, дифференцирующие устройства, интеграторы ит. п.

Однако в этих устройствах регулировка по шумам не приводит к аовышению отношения сигнал/шум.

Целью изобретения является повышение отношения сигнал/шум. Для этого выходы логарифмического УПЧ через узкополосные фильтры и резонансные усилителями подключены ко входам нелинейного детектора, выход которого через шумовой УПЧ подсоединен к выходу линейного детектора.

На чертеже показана блок-,схема предложенного устройства, Выход регулируемых каскадов регулятора 1 коэффициента усиления центрального УПЧ оовдинен со входом логарифмического УПЧ 2.

К выходу УПЧ 2 через узкополосные фильтры

8 и 4 подсоединены два шумовых резонансных усилителя 5 и б боковых каналов, выходы которых подведены к нелинейному детектору 7, выход которого соединен с УПЧ 8 шумового канала, настроенного на частоту биений /с=

=f2 — f1 шумовых спектров, снимаемых с резонансных усилителей 5 и б.

Выход УПЧ 8 через линейный детектор 9 и интегратор 10 соединен с усилителем постоян10 ного тока (УПТ) 11. Выход УПТ 11 соединен с входом регулятора 1 коэффициента усиления.

Сигнал и шумы после СВЧ-смесителя усиливаются регулятором 1 и УПЧ 2. С выхода

15 УПЧ 2 сигналы шумового спектра, снимаемые на спадах частотной характеристики УПЧ 2, подаются через фильтры 8 и 4 и усиливаются резонансными усилителями 5 и б боковых каналов. Выходные напряжения резонансных

20 усилителей 5 и 6, подаваемых на нелинейный детектор 7, создают сигнал биений на частоте

fa=f — f<, усиливаемый дополнительно УПЧ

8, выходное напряжение которого детектируется линейным детектором 9. Выходное на25 пряжение детектора 9 после интегрирования интегратором 10 усиливают УПТ 11 и управляют напряжением смещения каскадов регулятора 1.

Постоянную времени интегратора 10 подби30 рают в соответствии с периодом колебаний

374700

Предмет изобретения

Составитель С. Лукинская

Техред Л. Грачева

Корректор T. Гревцова

Редактор Б. Кравцова

Заказ 1567/11 Изд. № 361 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 среднего уровня входных шумов, поступающих с выхода СВЧ-смесителя.

Подобный принцип действия устройства, выделяющего биения шумовых спектров боковых каналов, снимаемых на спадах ча стотной характеристики центрального канала, а также применение логарифмического УПЧ 2, обеспечивает отсутствие ложных срабатываний регулятора от полезного сигнала и сигналов мешающих станций, а также повышает отношение сигнал/шум, Повышение избирательности к шумам системы обеспечивается тем, что управляющее напряжение на входе регулятора появляется только при биении двух сигналов одинакового уровня, возникающих от шумов боковых каналов, а повышение отношения сигнал/шум объясняется тем, что шумы усили ваются на линейном участке, а импульсные сигналы — на нелинейном участке амплитудной характеристики УПЧ 2, в качестве которого применен логарифмический полосовой усилитель.

Таким образом, изменение усиления центрального канала сказывается только на шу4. мах на линейном участке и практически не реагирует на амплитуду импульсных сигналов центрального канала.

Устройство для автоматической регули ров10 ки усиления по шумам, содержащее логарифмический усилитель промежуточной частоты (УПЧ) с регулятором коэффициента усиления на входе и цепь обратной связи, вы полненную в виде последовательно соединенных линейно15 ro детектора, интегратора и усилителя постоянного тока, подключенного ко второму входу регулятора коэффициента усиления, отличаюи1ееся тем, что, с целью повышения отношения сигнал/шум, выходы логарифмичес20 кого УПЧ через узкополосные фильтры и резонан сные усилители подключены ко входам нелинейного детектора, выход которого через шумовой УПЧ подсоединен к входу линейного детектора.
