Реферат



374720

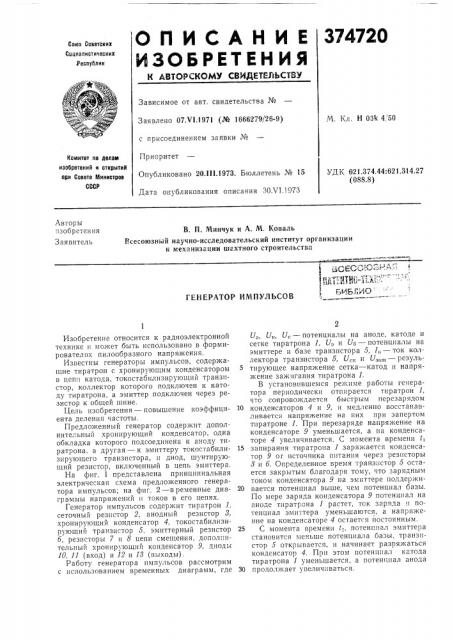

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ

Союз Советскив

Сппизлистических,Республик

Зависимое от авт. свидетельства №

Заявлено 07.V1.1971 (№ 1666279/26-9) с присоединением заявки №

Приоритет

Опубликовано 20.111.1973. Бюллетень № 15

Дата опубликования описания ЗОХ1.г 973

Ч. Кл. Н 03k 4, 50

Комитет по аелавт изобретений и открытий при Совете Министров

СССР

УДК 621.374.44:621.314.27 (088.8) Авторы изобретения

Заявитель

В, П. Минчук и А. М, Коваль

Всесоюзный научно-исследовательский институт организации и механизации шахтного строительства

ГЕНЕРАТОР ИМПУЛЬСОВ

Изобретение относится к радиоэлектронной технике и мокнет быть использовано в формирователях пилообразного напряжения.

Известны генераторы импульсов, содержащие тиратрон с хронирующим конденсатором в цепи катода, токостабилизирующий транзистор, коллектор которого подключен к катоду тиратрона, а эмиттер подключен через резистор к общей шине.

Цель изобретения — повышение коэффициента деления частоты.

Предложенный генератор содержит дополнительный хронирующий конденсатор, одна обкладка которого подсоединена к аноду тиратрона, а другая — к эмиттеру токостабилизирующего транзистора, и диод, шунтирующий резистор, включенный в цепь эмиттера.

На фиг. 1 представлена принципиальная электрическая схема предложенного генератора импульсов; на фиг. 2 — временные диаграммы напряжений и токов в его цепях.

Генератор импульсов содержит тиратрон 1, сеточный резистор 2, анодный резистор 8, хронирующий конденсатор 4, токостабилизируюшип транзистор 5, эмиттерный резистор б, резисторы 7 и 8 цепи смещения, дополнительный хронирующий конденсатор 9, диоды

10, 11 (вход) и 12 и 18 (выходы).

Работу генератора импульсов рассмотрим с использованием временных диаграмм, где

U, U,, U,— потенциалы на аноде, катоде и сетке тиратрона 1, U,, и U„- — потенциалы на эмиттере и базе транзистора 5, 1„— ток коллектора транзистора 5, Ucl< и U3Q& — резуль5 тирующее напряжение сетка — катод и напряжение зажигания тиратрона 1.

В установившемся режиме работы генератора периодически отпирается тпратрон 1, что сопровождается быстрым перезарядом

10 конденсаторов 4 и 9, и медленно восстанавливается напряжение на них при запертом тиратроне 1. При перезаряде напряжение на конденсаторе 9 уменьшается, а на конденсаторе 4 увеличивается. С момента времени

15 запирания тиратрспа 1 заряжается конденсатор 9 or источника питания через резисторы

8 и б. Определенное время транзистор 5 остается закрытым благодаря тому, что зарядным током конденсатора 9 на эмиттере поддержи20 вается потенциал выше, чем потенциал базы, По мере заряда конденсатора 9 потенциал на аноде тиратрсна 1 растет, ток заряда и потенциал эмиттера уменьшаются, а напряжение на конденсаторе 4 остается постоянным.

25 С момента времени t-.,,потенциал эмиттера становится меньше потенциала базы, транзистор 5 открывается, и начинает разряжаться конденсатор 4. При этом потенциал катода тиратрона 1 уменьшается, а потенциал анода

30 продолжает увеличиваться.

374720

Предмет изобретения с, 0

t/, Ц о /а

Фиг 2

Фиг!

Составитель Ю. Еркин

Техред T. Ускова

Корректор И. Божко

Редактор E. Кравцова

Заказ 1988/5 Изд. М 484 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

В момент времени /з, когда результирующее напряжение сетка-катод достигает величины напряжения зажигания тиратрон 1 отпирается, и конденсатор 9 через диод 10 и тиратрон 1 разряжается на конденсатор 4.

После окончания перезаряда конденсаторов 9 и 4 в момент времени 14 тиратрон 1 снова запирается, и весь процесс повторяется сначалаа.

Таким образом, на аноде тиратрона 1 (BbIход 12) формируются пилообразные импульсы, а на конденсаторе 4 (выход И)— трапецеидальные. При включении между эмиттером транзистора 5 и общей шиной переменного резистора (вместо резистора б) и подключении к его центральному выводу вывода конденсатора 9 достигается возможность плавного изменения частоты генерации при сохранении длительности спада трапецеидальных импульсов. Это позволяет генератору выполнять одновременно функции генератора пилообразных импульсов и устройства задержки с плавной регулировкой длительности задержки.

Генератор импульсов, содержащий тиратрон с хронирующим конденсатором в цепи

10 катода, токостабилизирующий транзистор, коллектор которого подключен к катоду тиратрона, а эмиттер подключен через резистор к общей шине, отличающийся тем, что, с целью повышения коэффициента деления ча15 стоты, генератор содержит дополнительный хронируюший конденсатор, одна обкладка которого подсоединена к аноду тиратрона, а другая — к эмиттеру токостабилизирующего транзистора, и диод, шунтирующий резистор, 20 включенный в цепь эмиттера.
