Устройство факсимильной развертки
Патент 374762
Авторы
Классы МПК
Устройство факсимильной развертки
Иллюстрации
Реферат

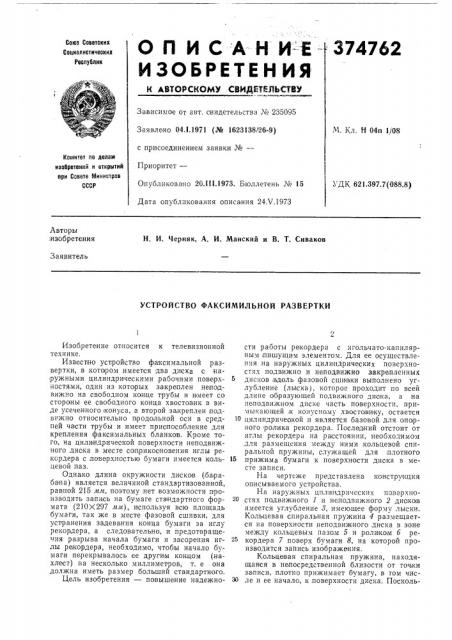

О П И С А Н И- -Е—
ИЗОБРЕТЕН ИЯ
374762
Союз Советских
Социалистических
Республик
И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹ 235095
Заявлено 04.1.1971 (№ 1623138)26-9) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 20.111.1973. Бюллетень № 15
Дата опубликования описания 24Х.1973
М. Кл. H 04n 1/08
Квинтет по делам изобретений и открытий ори Совете Министров
СССР
УДК 621.397,7(088.8) Авторы
:изобретения
H. И. Черняк, А. И. Манский и В. Т. Сиваков
Заявитель
УСТРОЙСТВО ФАКСИМИЛЬНОЙ РАЗВЕРТКИ
Изобретение относится к телевизионной технике.
Известно устройство факсимальной развертки, в котором имеешься два диска с наружными цилиндрическими рабочими поверхностями, один из которых закреплен неподвижно на свободном конце трубы и имеет со стороны ее свободного конца хвостовик в виде усеченного конуса, а второй закреплен,подвижно относительно продольной оси в средней части трубы и имеет приспособление для крепления факсимальных бланков. Кроме того, на,цилиндрической поверхности неподвижного, диска в месте соприкосновения иглы рекордера с поверхностью бумаги имеется кольцевой паз.
Однако длина окружности дисков (ба рабана) является величиной .стандартизованной, равной 215 мм, поэтому нет:возможности производить запись на бумаге стандартного формата (210X297 лм), используя всю площадь бумаги, так же в месте фазовой сшивки, для устранения задевания конца бумаги за иглу рекордера, а следовательно, и предотвращения разрыва начала бумаги и засорения иглы рекордера, необходимо, чтобы начало бумаги перекрывалось ее другим концом (нахлест) на несколько миллиметров, т. е она должна иметь размер больший стандартного.
Цель изобретения — повышение надежности работы рекордера с игольчато-капилярным;пишущим элементом. Для ее осуществления .на наружных цилиндрических поверхностях подвижно и неподвижно закрепленных дисков, вдоль фазовой сшиBKH выполнено углубление (лыска), которое проходит по всей длине образующей подвижного дис ка, а на неподвижном диске часть поверхности, примыкающей,к конусному хвосто вику, остается
1С цилиндрической и является базовой для опорного ролика рекордера. Последний отстоит от иглы рекордера на расстоянии, необходимом ,для размещения между ними .кольцевой спиральной пружины, служащей для,плотного
15 прижима бумаги к поверхности диска в месте записи.
На чертеже представлена конструкция описываемого устройства.
На наружных цилиндрических поверхно20 стях подвижного 1 и неподвижного 2 диско в имеется углубление 8, имеющее форму лыски.
Кольцевая спиральная пружина 4 размещаетсН на поверхности неподвижного диска в зоне между кольцевым пазом 5 и роли ком б рекордера 7 поверх бумаги 8, на которой производится запись изображения.
Кольцевая спиральная пружина, находящаяся в непосредственной близости от точки записи, плотно прижимает бумагу, в том чисЗО ле и ее начало, к поверхности диска. Посколь374762
Составитель В. Клюкин
Техред Л. Грачева
Корректор Н. Аук
Редактор Е. Гончар
Заказ 239/898 Изд. No 342 Тираж 678 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СС(:Р
Москва, )К-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент» ку начало бумаги расположено в центре лыски, то оно оказывается ниже цили ндрической поверхности диска, а следовательно, и значительно ниже иглы рекордера, под oinopным роликом, которого лыска отсутствует.
Размер лыски по ширине выби рается, исходя из величин полезного поля за писи .изображения и разороса фазирования, и имеет величину.порядка 16 мм.
Та ким образом, предлагаемое устройство позволяет производить запись как на бланках стандартного формата, так и на бланках с размерами значительно меньшими, чем длина окружности дисков.
П,редмет изобретения
Устройство факсимильной развертки по авт. св. № 235095, отличаюшееся тем, что, с целью повышения надежности работы рекордера с игольчато- капиллярным,пишущим элементом, в,нем на наружных цилиндрических поверхностях подвижного и неподвижного дисков вдоль фазовой сшивки выполнено углубление .в форме, на пример, лыски, причем на,подвижном диске углубление выполнено по всей длине образующей, а на неподвижном — на поверхности, примыкающей к конусному хвостовииу, на оставшейся части которой расположен ролик рекордера, удаленный от пишущего элемента на расстояние не менее размера прижимного элемента, например, спиральной кольцовой пружины, служа15 щего для плотного прижима бумаги к поверхности диска .в месте записи.
