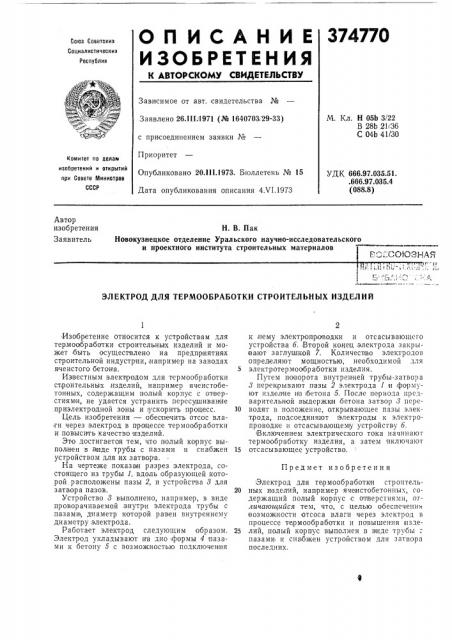

О П И С А Н И Е 374770

ИЗОЫРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советснин

Социалистичеснин

Республин

Зависимое от авт. свидетельства №

Заявлено 26.111 1971 (№ 1640703 29-33) с присоединением заявки №

Приоритет

Опубликовано 20.111.1973, Бюллетень № 15

Дата опубликования описания 4.VI.1973

М. Кл. Н 05b 3/22

В 28b 21, 36

С 04b 41/30

Комитет по лелам изобретений и открытий при Совете Министров

СССР

УДК 666.97.035.51. .666.97.035.4 (088.8) Автор изобретения

Заявитель

Н. В. Пак

Новокузнецкое отделение Уральского научно-исследовательского и проектного института строительных материалов

Г "ГСтЮЗКАс1 зт El

ЭЛЕКТРОД ДЛЯ ТЕРМООБРАБОТКИ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ

Предмет изобретения

Изобретение относится к устройствам для термообработки строительных изделий и может быть осуществлено на предпр иятиях строительной индустрии, например на заводах ячеистого бетона.

Из вестным элект!родом для термообработки строительных, изделий, например ячеистобетонных, содержащим полый корпус с от верстиям и, не удается устранить пересу шиван ие приэлектродной зоны и ускорить процесс, Цель изобретения — обеспечить отсос влаги через электрод в процессе термоо бработки и повысипь качество изделий.

Это достигаетоя тем, что полый корпус выполнен B,ваде трубы с пазами и сна бжен устройством для их затвора.

На чертеже показа и разрез электрода, состоящего из трубы 1, вдоль образующей которой расположены пазы 2, и устройства 8 для затвора пазов.

Устройство 8 выполнено, например, в виде проворачиваемой внутри электрода трубы с пазами, д иаметр которой равен внутреннему диаметру электрода.

Работает электрод следующим образом.

Электрод укладывают на дно формы 4 пазами к бетону 5 с возможностью подключения к,нему электропроводки и отсасывающего устройства б.,Второй конец электрода закры вают заглушкой 7. Количесттво электродов определяют мощностью, необходимой для

5 электротермообработки изделия.

Путем псрворота внутренней трубы-затвора

8 перекрывают пазы 2 электрода 1 и формуют изделие трз бетона 5. После периода предварительной выдержтси бетона затвор 3 пере10 водят в положение, открывающее пазы электрода, подсоединяют электроды к электропроводке и отсасывающем у устройству б. Включением электрического тока начинают термообработку изделия, а затем включают

15 отсасывающее устройство.

Электрод для термообработки строитель20 ных изделий, например яче истобетонных, содержащий полый корпус с супверстиями, oI личающийся тем, что, с целью обеспечении возможности отсоса влаги через электрод в процессе термообработки и повышения изде25 лий, полый корпус выполнен в в|иде трубы: пазами и снабжен устройством для затвора последних.
