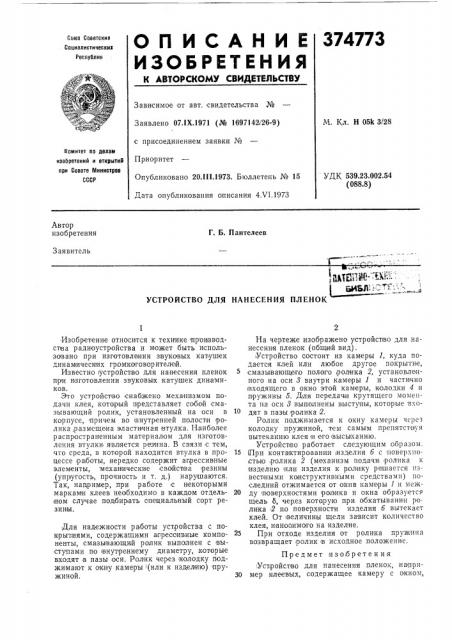

О П И С А Н И Е 374773
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ссюэ Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. Н 051< 3/28
Заявлено 07.IX.1971 (№ 1697142!26-9) с присоединением заявки ¹
Комитет по делам изосретеиий и открытий при Совете Министров
СССР
Приоритет
Опубликовано 20.Ill.1973. Бюллетень № 15
Дата опубликования описания 4.VI.1973
УДК 539.23.002.54 (088.8) Автор изобретения
Г. Б. Пантелеев
Заявитель ДВ- "Ы
t 1
УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПЛЕНОК
Изобретение относится к технике прои зводст ва радиоустройства и может быть использовано при изготовлении з вуковых катушек динамических громкоговорителе й.
Известно устройство для нанесения пленок прои изготовлении звуковьп кату шек динамиков.
Это устройство снабжено механизмом подачи клея, котоpibIH представляет собой смазывающий ролик, установленный на оси в корпусе, причем во внутренней полост и ролика,,размещена эластичная втулка. Наиболее распространенным материалом для изготовления втулки я вл яется резина. В связи с тем, что среда, в которой находится втулка в процессе ра боты, нередко содержит агрессивные элементы, механические свойсззва резины (упр|угость, прочность и т. д.) нарушаются.
Так, например, при работе с некоторыми марками клеев необходимо в каждом отдельном случае подбир ать специальный сорт резин ы.
Для надежности работы устройства с покрытиями, содержащими агрессивные компоненты, смазывающий ролик выполнен с выступами по внутреннему диаметру, которые входят в пазы оси. Ролик через колодку поджимают к окну камеры (или к изделию) пружиной.
На чертеже изображено устройство для нанесени|я пленок (общений вид).
Устройство состоит из камеры 1, куда подается клей или любое другое покрытие, смазываюшего полого, ролика 2, установленного на оси 8 внутри камеры 1 и частично входящего в окно этой камеры, колодки 4 и пружины 5. Для передачи крутящего момента на оси 8 выполнены выступы, которые входят в пазы ролика 2.
Ролик поджимается к окну камеры через колодку пружиной, тем cBMbtм препятствуя вытеканию клея и его высыханию.
Устройство работает следующим образом. При контактировании изделия б с поверхностью ролика 2 (механизм подачи ролика к изделию или изделия к ролику решается известными конструктивными средствами) последний отжимается от окна камеры 1 It меж20 ду поверхностями ролика и окна образуется щель б, через которую при, обкатывании ролика 12 по поверхности изделия б вытекает клей. От величины щели зависит количество клея, нанооимого на изделие.
25 При отходе изделия от ролика пружина возвращает ролик в исходное положение.
Предмет изобретения.Устройство для нанесения пленок, наприЗО мер клеевых, содержащее камеру с окном, 374773 йложение 1
ЩВТОМЕУисЯ
Составитель М. Порфирова
Техред Л. Грачева
Корректор Н. Аук
Редактор Е. Гончар
Заказ 1607/14 Изд. ¹ 360 Тираж 755 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 смазьввающий ролик и ось, отличающееся тем, что, с целью обеспечения надежной работы устройства с покрытиями, содержащими агрессивные компоненты, смазывающий ролик выполнен полым, свободно плавающим на оси, и по внутреннему диаметру снабжен пазами, а ось снабжена выступами, причем смазыващий ролик поджат к окну камеры пружиной.
