Рабочий орган посадочной машины

Рабочий орган посадочной машины

Иллюстрации

Показать все

Реферат

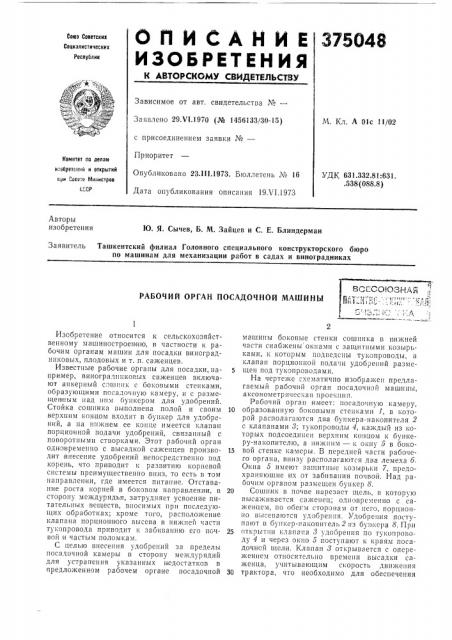

О П И С А H И Е 375О48

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сооетскик

Социалистических

Реслублик

Зависимое от авт. свидетельства 1х"

Заявлено 29Х1.197О (№ 1456133/30-15) с присоединением заявки Нов

Приоритет

Опубликовано 23.111.1973. Бюллетень Хо 16

Дата опубликования описания 19.VI.1973

М. Кл. А 01с 11/О2

Комитет ла делам изобретений н открытий лри Совете тлннистров

УДК 631.332.81:631. .538 (088.8) Авторы изобретения

Ю. Я. Сычев, Б. М. Зайцев и С. Е. Блиндермаи

Заявитель Ташкентский филиал Головного специального конструкторского бюро по машинам для механизации работ в садах и виноградниках

>т

В1с сСОЮЗНДЯ

5 .

РАБОЧИЙ ОРГАН ПОСАДОЧНОЙ МАШИНЫ

l J

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам машин для посадки виноградниковых, плодовых и т. п. саженцев.

Известные рабочие органы для посадки, например, виноградннковых саженцев включают анкерный со!пинк с боковыми стенками, образующими посадочную камеру, и с размещенным над ннм оункером для удобрений.

Стойка сошника выполнена полой и своим верх!ням концом входит в бункер для удобрений, а на и:!ткнем ее конце имеется клапан порционной подачи удобрений, связанный с поворотными створками. Этот рабочий орган одновременно с высадкой саженцев производит внесение удобрений непосредственно под корень, что приводит к развитию корневой системы преимущественно вниз, то есть в том направлении, где имеется питание. Отставание роста корней в боковом направлении, в сторону междурядья, затрудняет усвоение питательных веществ, вносимых при последующих обработках; кроме того, расположение клапана порционного высева в ниH<ней части тукопровода приводит к забиваншо его почвой и часть1м поломкам.

С целью внесения удоорений за пределы посадочной камеры в сторону мс>кдурядий для устранения указанных недостатков в предложенном рабочем органе посадочной мап1инь! бо! Оные стенки сошника В н иукпеЙ части снабжены окнами с защитными козырьками, к которым подведены тукопроводы, а клапан порционной подачи удобрений размс5 щен под тукопроводами.

На чертеже схематично изобра>кен предлагаемый рабочий орган посадочной машины, аксонометрическая проекция.

Рабочий орган имеет: посадо !ну!о камеру, 10 образованную боковыми стенками 1, в которой располагаются два бункера-накопителя 2 с кл а п а н а м и 8; Ii о п р о в од !.I 4, I H >H tI HI I I H 3 Iioторых подсоединен верхним концом к бункер g - H 3 I 0 IJ H T 0 JI Jo, а н и ж н 11 и — K о к н у B б о к, о15 вой стенке камеры, B передней части рабочего органа, внизу располага!отся два лемеха 6.

Окна 5 имеют заlцитньlе козырlзки 7, предо храншощие их от забивания почвой. Над рабочим органом размещен бункер 8.

20 Сошник в почве нарезает щель, в которую высаживается саженец; одновременно с саженцем, по обег vl сторонам от него, порционно в!!сева!отся удобрения. Удобрения поступают в бункер-накопитель 2 нз бункера 8. При

25 открытии клапана 3 удобрения по тукопроводу 4 и через окно 5 поступают к краям посадочной щели. Клапан 8 открывается с опережением относительно времени высадки саженца, учитывающим скорость движения

30 трактора, что необходимо для обеспечения

375048

Предмет изобретения

Составитель В. Урадовских

Редактор Н. Спиридонова Тсхрсд А. Камышникова Корректоры: А. Николаева и В. Петрова

Заказ 1664/8

ЦНИИПИ К

Изд. М 1359 Тиран 23

ИИПИ Комитета по делам изобрстснпй и открытий при Совете Министров СССР

Москва, Ж-35, Ряушская паб., д. 4 5

Типография, пр. Сапунова, 2 симметричного в продольном направлении расположения вносимых удобрений относительно саженца.

1. Рабочий орган посадочной машины, включающий бункер для удобрений, размещенный над сошником, имеющим посадочную камеру, образованную боковыми стенками его, и тукопровод с клапаном порционной подачи удобрений, отличсиощийся тем, что, с целью внесения удобрений за пределы посадочной камеры в сторону междурядий, боковые стенки сошника в нижней части сна бжены окнами, к которым подведены тукопрово5 ды.

2. Рабочий орган по п. 1, отличающийся тем, что, с целью исключения забивания окон почвой, опи снабжены защитными козырьками.

10 3. Рабочий oprae по п, 1, отличающийся тем, что клапан порционной подачи удобрений размещен над тукопроводами.
