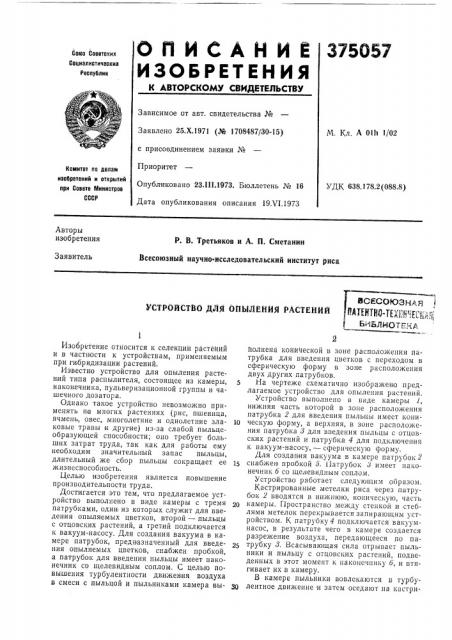

О fl È Ñ À Й И Е S SOS

ИЗОЫ ЕТ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.Х.1971 (Эй 1708487/30-15) с присоединением заявки №

Приоритет

Опубликовано 23.Ш.1973. Бюллетень № 16

Дата опубликования описания 19Х1.1973

М. Кл. А Olh 1/02

Номитет по делам изобрвтеиий H открытий ори Совете Мииистров

СССР

УДК 638.178.2(088.8) Авторы изобретения

P. В. Третьяков н А. П. Сметанин

Всесоюзный научно-исследовательский институт риса

Заявитель

ВСЯСОЮЗН,R )

УСТРОЙСТВО ДЛЯ ОПЫГ1ЕНЙЯ РАСТЕНИЙ 11ЦЦДЦ.Ц@"; ljPP);.

БИБЛИС1Тт= д

Изобретение относится к селекции растеиий и в частности к устройствам, применяемым при гибридизации растений.

Известно устройство для опыления растений типа распылителя, состоящее из камеры, наконечника, пульверизационной группы и чашечного дозатора.

Однако такое устройство невозможно применять на многих растениях (рис, пшеница, ячмень, овес, многолетние и однолетние злаковые травы и другие) из-за слабой пыльцеобразующей способности; оно требует больших затрат труда, так как для работы ему необходим значительный запас пыльцы, длительный же сбор пыльцы сокращает ее жизнеспособность.

Целью изобретения является повышение производительности труда.

Достигается это тем, что предлагаемое устройство выполнено в виде камеры с тремя патрубками, один из которых служит для введения опыляемых цветков, второй — пыльцы с отцовских растений, а третий подключается к вакуум-насосу. Для создания вакуума в камере патрубок, предназначенный для введения опыляемых цветков, снабжен пробкой, а патрубок для введения пыльцы имеет наконечник со щелевидным соплом. С целью повышения турбулентности движения воздуха в смеси с пыльцой и пыльниками камера выполнена конической в зоне расположения патрубка для введения цветков с переходом в сферическую форму в зоне расположения двух других патрубков.

На чертеже схематично изображено предлагаемое устройство для опыления растений.

Устройство выполнено в виде камеры нижняя часть которой в зоне расположения патрубка 2 для введения пыльцы имеет кониl0 ческую форму, а верхняя, в зоне расположения патрубка 3 для введения пыльцы с отцовских растений и патрубка 4 для подключения к вакуум-насосу, — сферическую форму.

Для создания вакуума в камере патрубок2 снабжен пробкой 5. 11атрубок д имеет наконечник б со щелевидным соплом.

Устройство работает следующим образом.

Кастрированные метелки риса через патрубок 2 вводятся в нижнюю, коническую, часть камеры. Г1ространство между стенкой и стеблями метелок перекрывается запирающим устройством, К патрубку 4 подключается вакуумнасос, в результате чего в камере создается разрежение воздуха, передающееся по патрубку 3. Всасывающая сила отрывает пыльники .и пыльцу с отцовских растений, подведенных в этот момент к наконечнику б, и втягивает их в камеру.

В камере пыльники вовлекаются в турбу30 лентное движение и затем оседают на кастрированные цветки. Процесс опыления длится несколько секунд. В камеру помещается одновременно несколько метелок риса.

Предлагаемое устройство можно использовать для опыления в селекции на других культурах с открытым типом цветения: зерновых злаках, многолетних и однолетних злаковых травах, технических, овощных, плодовоягодн ых и лекарственных растениях.

Предмет изобретения

1. Устройство для опыления растений с открытым типом цветения прои их гибридизации, отличающееся тем, что, с целью повышения производительности труда, оно выполнено в виде камеры с тремя патрубками, один из которых служит для введения в камеру опыляемых цветков, второй — пыльцы с отцовских растений, а третий — подключается к вакуумнасосу.

2. Устройство по п. 1, отличающееся тем, что, с целью создания вакуума в камере, патрубок для введения опыляемых цветков, снабжен пробкой.

3. Устройство по п. 1, отличающееся тем, что патрубок для введения пыльцы имеет на10 конечник со щелевидным соплом.

4. Устройство по пп. 1 — 3, отличающееся тем, что, с целью создания повышенной турбулентности движения воздуха в смеси с пыльцой и пыльниками, камера выполнена

15 конической В зоичке расположения патрубка для введения цветков с переходом в сферическую форму в зоне расположения двух других патрубков.
