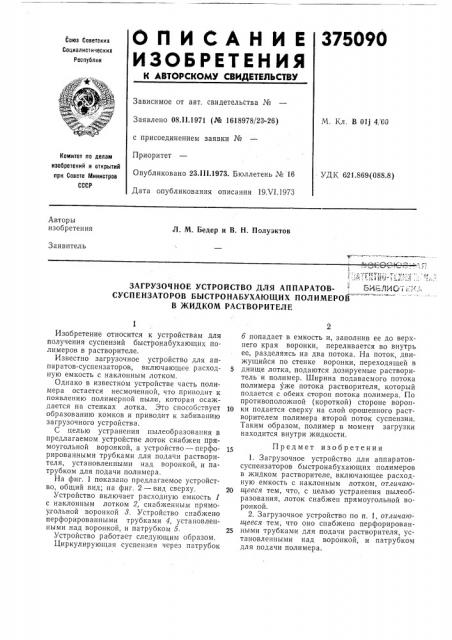

О П И С А Н И Е 375090
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08.11.1971 (№ 1618978/23 26) с присоединением заявки №
Приоритет
Опубликовано 23.111.1973. Бюллетень № 16
Дата опубликования описания 19Х1.1973
М. Кл. В Olj 4,ФО
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.869(088.8) Авторы изобретения
Л. М. Бедер и В. Н. Полуэктов
Заявитель
ЗАГРУЗОЧНОЕ УСТРОЙСТВО ДЛЯ АППАРАТОВ-, БНЕЛНС Т- Н.
СУСПЕНЗАТОРОВ БЫСТРОНАБУХАЮЩИХ ПОЛИМЕРОВ
В ЖИДКОМ РАСТВОРИТЕЛЕ
Изобретение относится к устройствам для получения суспензий быстронабухающих полимеров в растворителе.
Известно загрузочное устройство для аппаратов-суспензаторов, включающее расходную емкость с наклонным лотком.
Однако в известном устройстве часть полимера остается несмоченной, что приводит к появлению полимерной пыли, которая осаждается на стенках лотка. Это способствует образованию комков и приводит к забивапию загрузочного устройства.
С целью устранения пылеобразования в предлагаемом устройстве лоток снабжен прямоугольной воронкой, а устройство — перфорированными трубками для подачи растворителя, установленными над воронкой, и патрубком для подачи полимера.
На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — вид сверху, Устройство включает расходную емкость 1 с наклонным лотком 2, снабженным прямоугольной воронкой т. Устройство снабжен о перфорированными трубками 4, установленными над воронкой, и патрубком 5.
Устройство работает следующим образом.
Циркулирующая суспензия через патрубок
2 б попадает в емкость и, заполнив ее до верхнего края воронки, переливается во внутрь ее, разделяясь на два потока. На поток, движущийся по стенке воронки, переходящей в
5 днище лотка, подаются дозируемые растворитель и полимер. Ширина подаваемого потока полимера уже потока растворителя, который подается с обеих сторон потока полимера. По противоположной (короткой) стороне ворон10 ки подается сверху на слой орошенного растворителем полимера второй поток суспензии.
Таким образом, полимер в момент загрузки находится внутри жидкости.
Предмет изобретения
1. Загрузочное устройство для аппаратовсуспензаторов быстронабухающих полимеров в жидком растворителе, включающее расходную емкость с наклонным лотком, отличаю20 и1ееся тем, что, с целью устранения пылеобразования, лоток снабжен прямоугольной воронкой.
2. Загрузочное устройство по п. 1, отличаюи1ееся тем, что оно снабжено перфорирован25 ными трубками для подачи растворителя, установленными над воронкой, и патрубком для подачи полимера.
375090
Фиг. 2
