Патент ссср 375130
Иллюстрации
Реферат

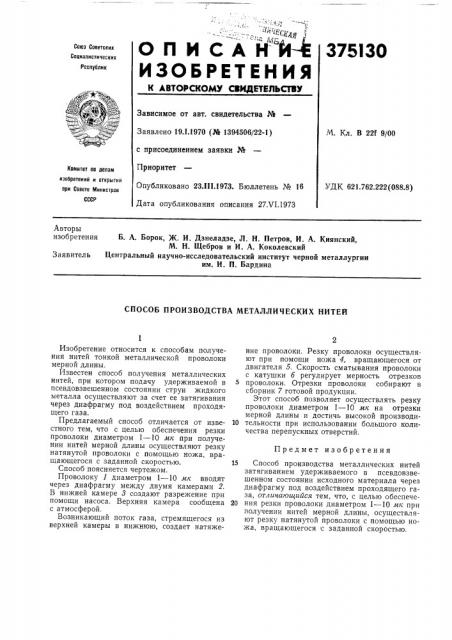

О п И CA H-"И--Е
ИЗОБРЕТЕНИЯ
375I30
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 19Л.1970 (лет 1394506/22-1) с присоединением заявки №
Приоритет
Опубликовано 23Л11.1973. Бюллетень № 16
Дата опубликования описания 27.VI.1973
М. Кл. В 22f 9/00
Комитет па делам нзобретений н открытки при Совете Министров
СССР
УДК 621.762.222(088.8) Авторы изобретения
Б. А. Борок, )К, И. Дзнеладзе, Л. Н. Петров, И. А. Киянский, М. Н. Щебров и И. А. Коколевский
Центральный научно-исследовательский институт черной металлургии им. И. П. Бардина
Заявитель
СПОСОБ ПРОИЗВОДСТВА МЕТАЛЛИЧЕСКИХ НИТЕЙ
Предмет изобретения
Изобретение относится к способам получения нитей тонкой металлической проволоки мерной длины.
Известен способ получения металлических нитей, при котором подачу удерживаемой в псевдовзвешенном состоянии струи жидкого металла осуществляют за счет ее затягивания через диафрагму под воздействием проходящего газа.
Предлагаемый способ отличается от известного тем, что с целью обеспечения резки проволоки диаметром 1 — 10 мк при получении нитей мерной длины осуществляют резку натянутой проволоки с помощью ножа, вращающегося с заданной скоростью.
Способ поясняется чертежом.
Проволоку 1 диаметром 1 — 10 мк вводят через диафрагму между двумя камерами 2.
В нижней камере 8 создают разрежение при помощи насоса. Верхняя камера сообщена с атмосферой.
Возникающий поток газа, стремящегося из верхней камеры в нижнюю, создает натяжение проволоки. Резку проволоки осуществляют при помощи ножа 4, вращающегося от двигателя 5. Скорость сматывания проволоки с катушки 6 регулирует мерность отрезков
5 проволоки. Отрезки проволоки собирают в сборник 7 готовой продукции.
Этот способ позволяет осуществлять резку проволоки диаметром 1 — 10 мк на отрезки мерной длины и достичь высокой производи10 тельности при использовании большого количества перепускных отверстий.
15 Способ производства металлических нитей затягиванием удерживаемого в псевдовзвешенном состоянии исходного материала через диафрагму под воздействием проходящего газа, отличающийся тем, что, с целью обеспече20 ния резки проволоки диаметром 1 — 10 мк при получении нитей мерной длины, осуществляют резку натянутой проволоки с помощью ножа, вращающегося с заданной скоростью.
Гаэ
Редактор Е. Шепелева
Заказ 1733/5 Изд. Ми 1430 Тираж 755 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель В. Нарва
Техред А. Камышникова
Корректоры: А. Николаева и В. Петрова
