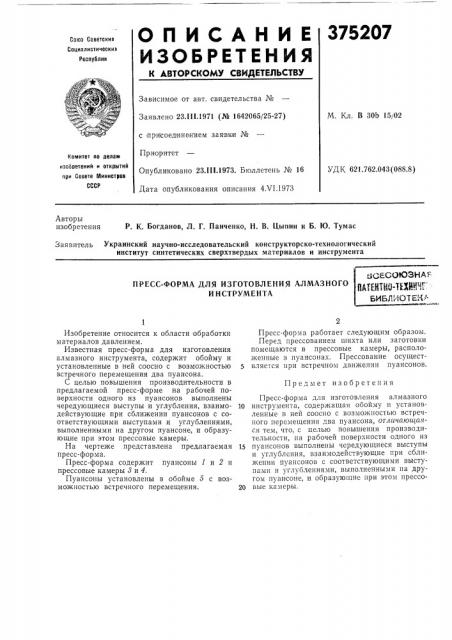

О П И С А Н И Е 375207

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Ссветския

Социалистических

Республик

Зависимое от авт. свидетельства М

М. Кл. В 30b 1,5/02

Заявлено 23.!!!.1971 (Мв 1642065/25-27) с присоединением заявками М

Приоритет

Опубликовано 23.!!!.1973. Бюллетень М 16

Дата опубликования описания 4.VI.1973 комитет ао делам изобретений н открытий ори Совете Министров

СССР

УДК 621.762.043(088.8) Авторы изобретения

Р. К. Богданов, Л. Г. Панченко, Н. В. Цыпин и Б. !О. Тумас

Заявитель Украинский научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента д еСО ОЗИА

ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ АЛМАЗНОГО @ р() дранг.

И Н СТРУМЕНТА

БИБЛ1ОТ !.!" ю

Предмет изобретения

Пресс-форма для изготовления алмазного

10 инструмента, содержащая обойму и установленные в ней сооспо с возможностью встречного перемещения два пуансона, отличающаяся тем, что, с целью повышения производительности, на рабочей поверхности одного из

15 пуансонов выполнены чередующиеся выступы и углубления, взаимодействующие при сближении пуансонов с соответствующими выступами и углублениями, выполненными на другом пуансоне, и образующие при этом прессо20 вые камеры.

Изобретение относится к области обработки материалов давлением.

Известная пресс-форма для изготовления алмазного инструмента, содержит обойму и установленные в ней соосно с возможностью встречного перемещения два пуансона.

С целью повышения производительности в предлагаемой пресс-форме на рабочей поверхности одного из пуансонов выполнены чередующиеся выступы и углубления, взаимодействующие при сближении пуансонов с соответствующими выступами и углублениями, выполненными на другом пуансоне, и образующие при этом прессовые камеры.

На чертеже представлена предлагаемая пресс-форма.

Пресс-форма содержит пуансоны 1 и 2 и прессовые камеры 8 и 4.

Пуансоны установлены в обойме 5 с возможностью встречного перемещения.

Пресс-форма работает следующим образом.

Перед прессованием шихта или заготовки помещаются в прессовые камеры, расположенные в пуансонах. Прессование осуществляется при встречном движении пуансонов.
