Реферат



1 3 -.Есор

1 кю. б;иоте

M 37523

Класс 72d, 16!. ! i.

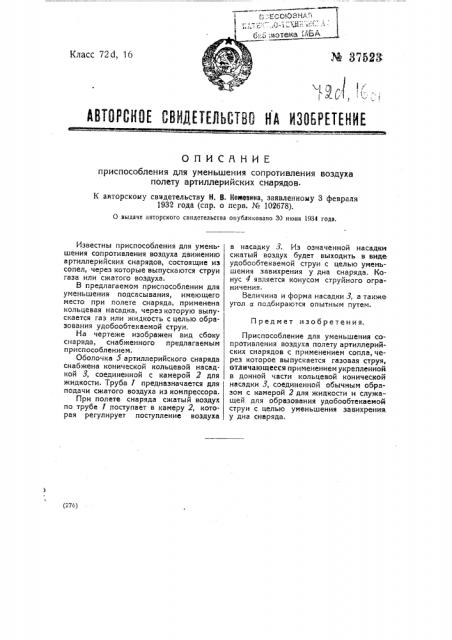

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСННИЕ приспособления для уменьшения сопротивления воздуха полету артиллерийских снарядов.

К авторскому свидетельству Н. В. Коаезина, заявленному 3 февраля

1932 года (спр. о перв. № 102678).

О выдаче авторского свидетельства опубликовано 30 июня 1934 года.

Предмет изобретения. (276) Известны приспособления для уменьшения сопротивления воздуха движению артиллерийских снарядов, состоящие из сопел, через которые выпускаются струи газа или сжатого воздуха.

В предлагаемом приспособлении для уменьшения подсасывания, имеющего место при полете снаряда, применена кольцевая насадка, через которую выпускается газ или жидкость с целью образования удобообтекаемой струи.

На чертеже изображен вид сбоку снаряда, снабженного предлагаемым приспособлением.

Оболочка 5 артиллерийского снаряда снабжена конической кольцевой насадкой 3, соединенной с камерой 2 для жидкости. Труба 1 предназначается для подачи сжатого воздуха из компрессора.

При полете снаряда сжатый воздух по трубе поступает в камеру 2, которая регулирует поступление воздуха в насадку 3. Из означенной насадки сжатый воздух будет выходить в виде удобообтекаемой струи с целью уменьшения завихрения у дна снаряда. Конус 4 является конусом струйного ограничения.

Величина и форма насадки 3, а также угол а подбираются опытным путем.

Приспособление для уменьшения сопротивления воздуха полету артиллерийских снарядов с применением сопла, через которое выпускается газовая струя, отличающееся применением укрепленной в донной части кольцевой конической насадки 3, соединенной обычным образом с камерой 2 для жидкости и служащей для образования удобообтекаемой струи с целью уменьшения завихрения, у дна снаряда..К авторскому свидетельству Н. В. Кожевина № 87523

З г

Эксиерт М. И. Глобус

Редактор Ю. Н. Герман

Л иироыпечатьсоюз. Тии, „Печ. Труд". Зак. 5953 — 200
