Ячеистоветонная смесь

Ячеистоветонная смесь

Иллюстрации

Показать все

Реферат

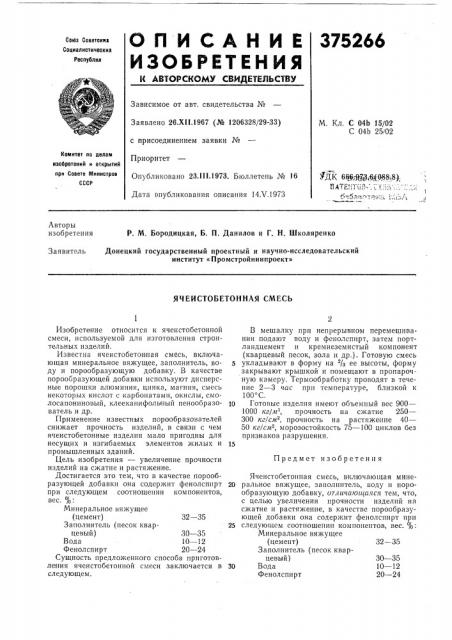

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х11.1967 (№ 1206328/29,33) с присоединением заявки №

Приоритет

Опубликовано 23.111.1973. Бюллетень № 16

Дата опубликования описания 14. Ч.1973

М, Кл, С 04b 15/02

С 04Ь 25i02

Комитет по делам изооретений и открытий при Совете Министров

СССР

fgI К 666;.Щ;4(088.,8);

Л вторы изобретения

P. М, Бородицкая, Б. П, Данилов и Г. Н. Школяренко

Донецкий государственный проектный и научно-исследовательский институт «Промстройниипроект»

Заявитель

ЯЧЕИСТОБЕТОННАЯ СМЕСЬ

Предмет изобретени я

Изобретение относится к ячеистобетонной смеси, используемой для изготовления строительных изделий.

Известна ячеистобетонная смесь, включающая минеральное вяжущее, заполнитель, воду и порообразующую добавку. В качестве порообразующей добавки используют дисперсные порошки алюминия, цинка, магния, смесь некоторых кислот с карбопатамп, окислы, смолосапониновый, клееканифолвный пенообразователь и др.

Применение известных порообразователей снижает прочность изделий, в связи с чем ячеистобетонные изделия мало пригодны для несущих и изгибаемых элементов жилых и промышленных зданий.

Цель изобретения — увеличение прочности изделий на сжатие и растяжение.

Достигается это тем, что в качестве порообразующей добавки она содержит фенолсппрт при следующем соотношении компонентов, вес, %:

Минеральное вяжущее (цемент) 32 — 35

Заполнитель (песок кварцевый) 30 — 35

Вода 10 — 12

Фенол спирт 20 — 24

Сущность предложенного способа приготовле!ния ячеистобетонной смеси заключается в следующем.

В мешалку при непрерывном перемешивании подают воду и фенолспирт, затем портландцемент и кремнеземистый компонент (кварцевый песок, зола и др.). Готовую смесь

S укладывают в форму на /а ее высоты, форму закрывают крышкой и помещают в пропарочную камеру. Термообработку проводят в течение 2 — 3 час при температуре, близкой к

100 С.

10 Готовые изделия имеют объемный вес 900—

1000 кг/аз, прочность на сжатие 250—

300 кг/см, прочность на растяжение 40—

50 кг/см, морозостойкость 75 — 100 циклов без признаков разрушения.

Ячеистобетонная смесь, включающая мине20 ральное вяжущее, заполнитель, воду и порообразующую добавку, oT>lè÷à îùàÿñÿ тем, что, с целью увеличения прочности изделий на сжатие и растяжение, в качестве порообразующей добавки она содержит фенолспирт прп

25 следующем соотношении компонентов, вес. %:

Минеральное вяжущее (цемент) 32 — 35

Заполнитель (песок кварцевый) 30 — 35

Вода 10 — 12

Фенолспирт 20 — 24
