Масса для изготовления жаростойкого теплоизоляционного материала

Масса для изготовления жаростойкого теплоизоляционного материала

Иллюстрации

Показать все

Реферат

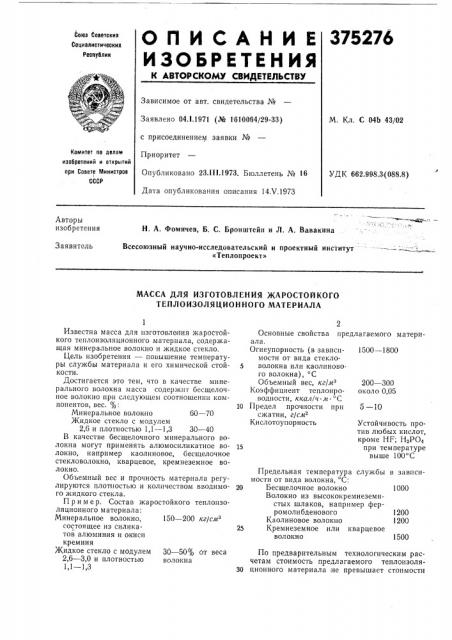

375276

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.l.1971 (№ 1610064/29-33) с присоединением заявки №

Приоритет

Опубликовано 23.ill.1973. Бюллетень № 16

Дата опубликования описания 14Х.1973

М. Кл. С 04b 43/02

Комитет по делам иэобретений и открытий при Совете Министров

СССР

УДК 662.998.,3(088.8) Авторы изобретения

Н. А. Фомичев, Б. С, Бронштейн и Л, А. Вавакина

Всесоюзный научно-исследовательский и проектный институт

«Теплопроект»

Заявитель

МАССА ДЛЯ ИЗГОТОВЛЕНИЯ )КАРОСТОЙ КОГО

ТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА

Устойчивость против любых кислот, кроме HF; НаРО4 при температуре выше 100 С

15 в завпси1000

1200

1500

Известна масса для изготовления жаростойкого теплоизоляционного материала, содержащая минеральное волокно и жидкое стекло.

Цель изобретения — повышение температуры службы материала и его химической стойкости.

Достигается это тем, что в качестве минерального волокна масса содержит бесщелочное волокно при следующем соотношении компонентов, вес. %:

Минеральное волокно 60 — 70

М(идкое стекло с модулем

2,6 и плотностью 1,1 — 1,3 30 — 40

В качестве бесщелочного минерального волокна могут применять алюмосиликатное волокно, например каолиновое, бесщелочное стекловолокно, кварцевое, кремнеземное волокно.

Обьемный вес и прочность материала регулируются плотностью и количеством вводимого жидкого стекла.

Пример. Состав жаростойкого теплоизоляционного материала:

Минеральное волокно, 150 †2 кг/см состоящее из силикатов алюминия и окиси кремния

Жидкое стекло с модулем 30 — 50% от веса

2,6 — 3,0 и плотностью волокна

1,1 — 1,3

Основные свойства предлагаемого материала, Огнеупорность (в завпси- 1500 — 1800 мости от вида стекло5 волокна или каолинового волокна), С

Объемный вес, кг/м 200 — 300

Коэффициент теплопро- около 0,05 водности, ккал/ч лт. С

10 Предел прочности при 5 — 10 сжатии, г/сма

Кислотоупорность

Предельная температура службы мости от вида волокна, С:

20 Бесщелочное волокно

Волокно из высококремнеземистых шлаков, например ферромолибденового

Каолиновое волокно

25 Кремнеземное или кварцевое волокно

По предварительным технологическим расчетам стоимость предлагаемого теплоизоля30 ционного материала не превышает стоимости

375276

4 обычных теплоизоляционных основе стеклянного волокна. материалов на

Предмет изобретения

Составитель Л. Чубукова

Текред Е. Борисова

Редактор А. Купрякова

Корректор E. Сапунова

Заказ 1353/14 Изд. № 1343 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Масса для изготовления жаростойкого теплоизоляционного материала, содержащая минеральное волокно и жидкое стекло, отличаюи4аяся тем, что, с целью повышения температурной и химической стойкости материала, в качестве минерального волокна она содержит бесщелочное волокно при следующем соотно5 шенин компонентов, вес. %:

Минеральное волокно 60 — 70

Жидкое стекло с модулем

2,6 и плотностью 1,1 — 1,3 ЗΠ— 40
