Алмазнометаллокерамический сплав

Алмазнометаллокерамический сплав

Иллюстрации

Показать все

Реферат

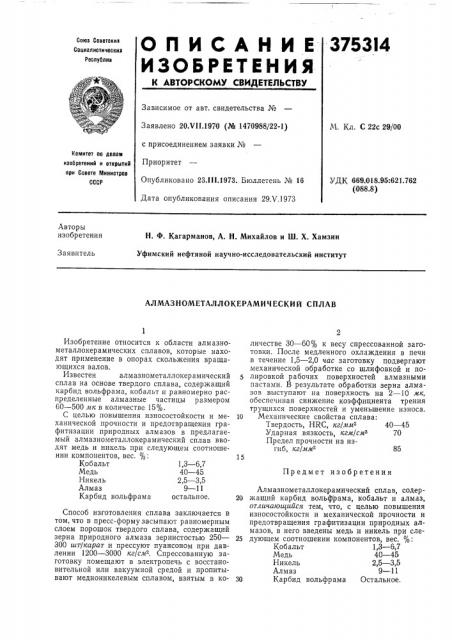

3753!4

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социал истическил

Республик

Зависимое от авт. свидетельства №

М. Кл. С 22с 29/00

Заявлено 20.VII.1970 (¹ 1470988/22-1) с присоединением заявки №

Приоритет

Опубликовано 23Л!!.1973. Бюллетень № 16

Дата опубликования описания 29Х.1973

Комитет по делазт изобретениЯ и открытий при Совете Министров

СССР

УДК 669.018.95:621.762 (088.8) Авторы изобретения

Н. Ф. Кагарманов, А. Н. Михайлов и Ш. Х. Хамзин

Уфимский нефтяной научно-исследовательский институт

Заявитель

АЛМАЗНОМЕТАЛЛОКЕРАМИЧЕСКИЙ СПЛАВ личестве 30 — 60% к весу спрессованной заготовки. После медленного охлаждения в печи в течение 1,5 — 2,0 час заготовку подвергают механической обработке со шлифовкой и полировкой рабочих поверхностей алмазными пастами. В результате обработки зерна алмазов выступают на поверхность на 2 — 10 мк, обеспечивая снижение коэффициента трения трущихся поверхностей и уменьшение износа.

10 Механические свойства сплава:

Твердость, HRC, кг/мм 40 — 45

Ударная вязкость, кгм/смз 70

Предел прочности на изгиб, кг/ммз 85

Алмазнометаллокерамический сплав, содер20 жащий карбид вольфрама, кобальт и алмаз, отличающийся тем, что, с целью повышения износостойкости и механической прочности и предотвращения графитизации природных алмазов, в него введены медь и никель при сле25 дующем соотношении компонентов, вес. :

Кобальт 1,3 — 6,7

Медь 40 — 45

Никель 2,5 — 3,5

Алмаз 9 — 11

30 Карбид вольфрама Остальное.

Изобретение относится к области алмазнометаллокерамических сплавов, которые находят применение в опорах скольжения вращающихся валов.

Известен алмазнометаллокерамический сплав на основе твердого сплава, содержащий карбид вольфрама, кобальт и равномерно распределенные алмазные частицы размером

60 — 500 мк в количестве 15%.

С целью повышения износостойкости и механической прочности и предотвращения графитизации природных алмазов в предлагаемый алмазнометаллокерамический сплав вводят медь и никель при следующем соотношении компонентов, вес. :

Кобальт 1,3 — 6,7

Медь 40 — 45

Никель 2,5 — 3,5

Алмаз 9 — 11

Карбид вольфрама остальное.

Способ изготовления сплава заключается в том, что в пресс-формузасыпают равномерным слоем порошок твердого сплава, содержащий зерна природного алмаза зернистостью 250—

300 шт/карат и прессуют пуансоном при давлении 1200 — 3000 кг/см, Спрессованную заготовку помещают в электропечь с восстановительной или вакуумной средой и пропитывают медноникелевым сплавом, взятым в коПредмет изобретения
