Износостойкий сплав
Иллюстрации
Реферат

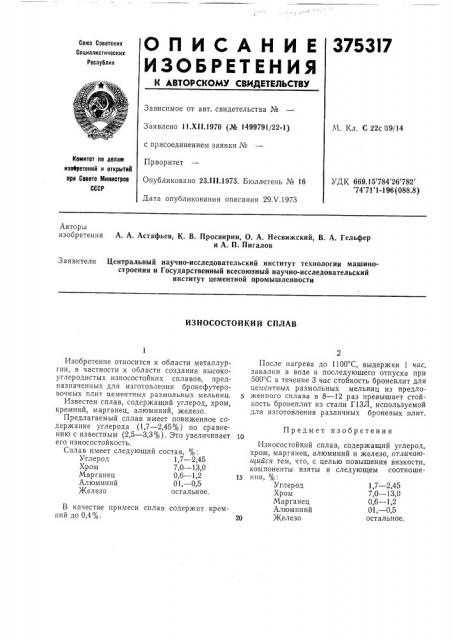

О П И С А Н И Е 3753I7
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.Х11.1970 (№ 1499791/22-1) с присоединением заявки №
Приоритет
Опубликовано 23.111.1973. Бюллетень № 16
Дата опубликования описания 29Х.1973
М. Кл. С 22с l39/14
Комитет по делам изобретений и открытий при Сввете Министров
СССР
УДК 669.15 784 26 782 74 71 1-196 (088.8) Авторы изобретения A. А. Астафьев, К. В. Просвирин, О. А. Несвижский, В. А. Гельфер и А. П. Пигалов
Заявители Центральный научно-исследовательский институт технологии машиностроения и Государственный всесоюзный научно-исследовательский институт цементной промышленности
ИЗНОСОСТОЙКИЙ СПЛАВ
Предмет изобретения
20
Изобретение относится к области металлургии, в частности к области создания высокоуглеродистых износостойких сплавов, предназначенных для изготовления бронефутеровочных плит цементных размольных мельниц.
Известен сплав, содержащий углерод, хром, кремний, марганец, алюминий, железо.
Предлагаемый сплав имеет пониженное содержание углерода (1,7 — 2,45% ) по сравнению с известным (2,5 — 3,3%). Это увеличивает его износостойкость.
Сплав имеет следующий состав, %:
Углерод 1,7 — 2,45
Хром 7,0 — 13,0
Марганец 0,6 — 1,2
Алюминий 01,— 0,5 железо остальное.
В качестве примеси сплав содержит кремний до 0 4%.
После нагрева до 1100 С, выдержки 1 час, закалки в воде и последующего отпуска при
500 С в течение 3 час стойкость бронеплит для цементных размольных мельниц из предложенного сплава в 8 — 12 раз превышает стойкость бронеплит из стали Г13Л, используемой для изготовления различных броневых плит.
Износостойкий сплав, содержащий углерод, хром, марганец, алюминий и железо, отличаюи ийся тем, что, с целью повышения вязкости, компоненты взяты в следующем соотноше15 нии, %:
Углерод 1,7 — 2,45
Хром 7,0 — 13,0
Марганец 0,6 в 1,2
Алюминий 01,— 0,5 железо остальное.
