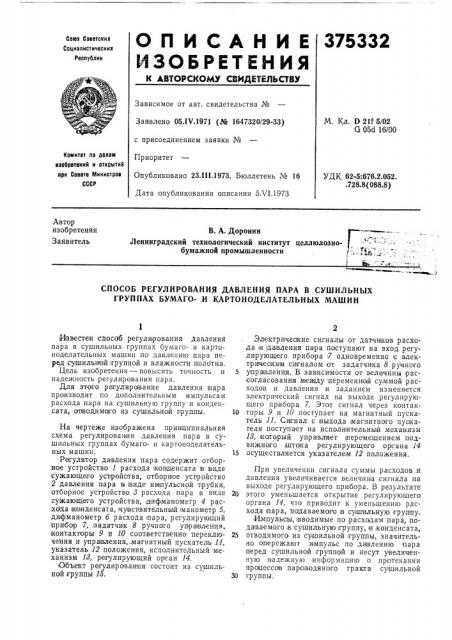

О П И С А Н И Е 375332

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.IV.1971 (И 1647320/29-33) М. Кл. D 21т 5/02

G 05с1 16/00 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 23.lll.1973. Бюллетень № 16

Дата опубликования описания 5.Ч1.1973

УДК 62-5:676.2.052. .728.8(088.8) Автор изобретения

Заявитель

В. А. Доронин

Ленинградский технологический институт целлюлознобумажной промышленности

СПОСОБ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ПАРА В СУШИЛЬНЫХ

ГРУППАХ БУМАГО- И КАРТОНОДЕЛАТЕЛЬНЫХ МАШИН

1 Известен способ регулирования давления пара в сушильных группах бумаго- и картоноделательных машин по давлению пара перед сушильной группой и влажности полотна, Цель изобретения — повысить точность и надежность регулирования пара.

Для этого регулирование давления пара производят по дополнительным импульсам расхода пара на сушильную группу и конденсата, опводимсхго из сушильной группы.

На чертеже изображена принцкпиальная схема регулирования давления пара в сушильных группах бумаго- н картоноделательных машин.

Регулятор давления пара содержит отборное устройство 1 расхода конденсата в виде сужающего устройства, отборное устройство

2 давления пара ывиде импульсной трубки, отборное устройство 8 расхода пара в виде сужающего устройства, дифманометр 4 расхода ксонденсата, чувспвительный манометр 5, ди фманометр 6 расхода пара, ретулирующий прибор 7, задатчик 8 ручного упра вления, контакторы 9 и 10 соответственно переключе(ния и управления,,ма гнитный пускатель,11, указатель,12 положения, исполнительный механизм 18, регулирующйй орган 14. О бъежт регулирования состоит из сушильной круппы 15, 2

Электричеакие сигналы от датчиыо в расхода и давления пара поступают на вход регулирующего прибора 7 одновременно с электрическим сигналом от задатчика 8 ручного

5 управления. В зависимости от величины рассогласования между переменной суммой расходов и давления и заданием изменяется электрический сигнал на выходе регулирующего прибора 7. Этот сигнал через контак10 торы, 9 и 10 поступает на магнитный пускатель,11. Си гнал с выхода;магнитного пускателя поступает на исполнительны и механизм

18, который управляет перемещением подвижного IIIITQIKa регулирующего OplI àíà 14

15 осуществляется указателем 12 положения.

При увеличении сигнала суммы расходов и давления увеличивается величина сигнала на выходе регулирующего прибора. В результате

20 этого уменьшается открытие регулирующего органа 14, что приводит к уменьшению расхода inapa, подаваемого в сушильную группу. Импульсы, вводимые по расходам пара, пода ваемого,в сушильную группу, и,конденсата, 25 отводимого из сушильной груттпы, значительно опережают импульс по давлению пара перед сушильной,группой и несут увеличенную ненадежную информацию о протекании процессоров пар оводяного тракта сушильной

30 группы.

37Я32

10 9

Составитель В. Распопова

Редактор А., Купрякова Техред 3. Тараненко Корректоры: М. Гарцевич и Г..Запорожец

Заказ 1615/14 Изд. № 1356 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

В результате этого сокращается длительность переходных режимов и увеличивается надежность IB ра|боте, что повы|шает качество регулирования давления пара ia сушильных группах бумаго- и картоноделательных мамин.

Предмет изобретения способ регулирования давления пара е сушильных группах .бумаго- и картоноделательiHbIlx M3IIIIHHI по давлению пара перед су шильной группой и влажности полотна, отличаюи4ийся тем, что, с целью повьвшения точности и надежности, регулирование давления пара пр о изводят по дополнительным импульсам расхода пара на сушильную группу и кон денсата, от1водимого из сушильной группы.
