375392

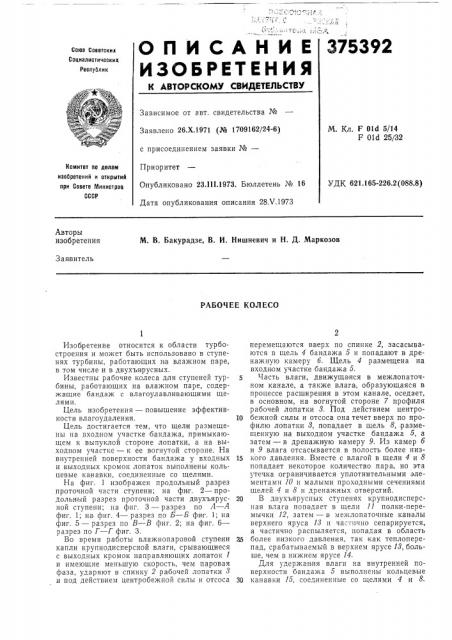

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х.1971 (№ 1709162/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 23.111.1973. Бюллетень № 16

Дата опубликования описания 28 т1.1973

М. Кл. F Old 5/14

F 01d 25/32

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.165-226.2 (088.8) Авторы изобретения

М. В. Бакурадзе, В. И. Нишневич и Н. Д, Маркозов

Заявитель

РАБОЧЕЕ КОЛЕСО

Изобретение относится к области турбостроения и может быть использовано в ступенях турбины, работающих на влажном паре, в том числе и в двухъя русных.

Известны рабочие колеса для ступеней турбины, работающих на влажном паре, содержащие бандаж с влагоулавливающими щелями.

Цель изобретения — повышение эффективности влагоудаления.

Цель достигается тем, что щели размещены на входном участке бандажа, примыкающем к выпуклой стороне лопатки, а на выходном участке — к ее вогнутой стороне. На внутренней поверхности бандажа у входных и выходных кромок лопаток вы полнены кольцевые канавки, соединенные со щелями.

На фиг. 1 изображен продольный разрез проточной части ступени; на фиг. 2 — продольный разрез проточной части двухъярусной ступени; на фиг. 3 — разрез по Л вЂ” А фиг. 1; на фиг. 4 — разрез по Б — Б фиг. 1; на фиг. 5 — разрез по  — В фиг. 2; на фиг. 6— разрез по à — Г фиг. 3.

Во время работы влажнопаровой ступени капли крупнодисперсной влаги, срывающиеся с выходных кромок направляющих лопаток 1 и имеющие меньшую скорость, чем паровая фаза, ударяют в спинку 2 рабочей лопатки 8 и под действием центробежной силы и отсоса перемещаются вверх по спинке 2, засасываются в щель 4 бандажа 5 и попадают в дренажную камеру б. Щель 4 размещена на входном участке бандажа 5.

Часть влаги, движущаяся в межлопаточном канале, а также влага, образующаяся в процессе расширения в этом канале, оседает, в основном, на вогнутой стороне 7 профиля рабочей лопатки 8. Под действием центро10 бежной силы и отсоса она течетвверх по профилю лопатки 8, по падает в щель 8,,размещенную на выходном участке бандажа 5, а затем — в дренажную камеру 9. Из камер б и 9 влага отсасывается в полость более низ1 кого давления. Вместе с влагой в щели 4 и 8 попадает некоторое количество пара„но эта утечка ограничивается уплотнительными элементами 10 и малыми проходными сечениями щелей 4 и 8 и дренажных отверстий.

20 В двухъярусных ступенях крупнодисперсная влага попадает в щели 11 полки-перемычки 12, затем — в межлопаточные каналы верхнего яруса 18 и частично сепарируется, а частично распыляется, попадая в область

25 более низкого да|вления, так как теплоперепад, срабатываемый в верхнем ярусе 18, больше, чем в нижнем ярусе 14.

Для удержания влаги на внутренней поверхности бандажа 5 выполнены кольцевые

30 канавки 15, соединенные со щелями 4 и 8.

375392

Предмет изобретения

Фиг Ф

9 иг t

Фь г 5

Фиг 2

Составитель Н. Гапкина

Редактор Л. Мазуронок Техред А. Камышникова Корректор А, Дзесова

Заказ 1503/5 Изд. ¹ 1352 Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская паб., д. 4(5

Типография, пр. Сапунова, 2

При этом влага, попавшая в канавку 15, засасывается в щель.

1. Рабочее колесо для ступеней турбины, работающих на влажном паре, содержащее бандаж с влагоулавливающими щелями, отличающееся тем, что, с целью повышения эффективности влагоудаления, щели размещены на входном участке бандажа, примыкающем к выпуклой стороне лопатки, а на выходном

5 участке — к ее вогнутой стороне.

2. Колесо по и. 1, отличающееся тем, что на внутренней поверхности бандажа у входных и выходных кромок лопаток выполнены кольцевые канавки, соединенные со щелями.
