Реферат



375397

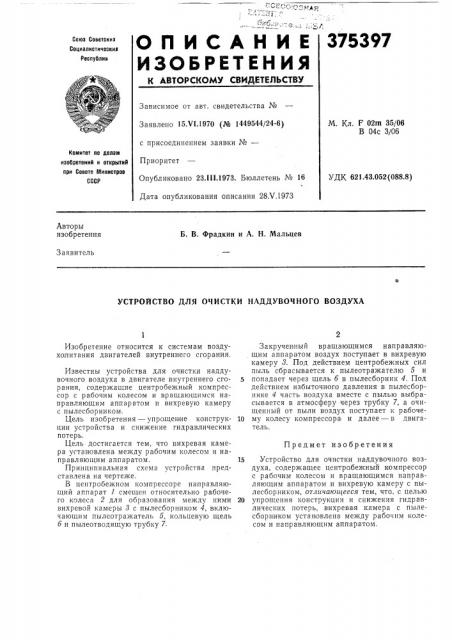

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскит

Социалистическин

Республик

Зависимое от авт. свидетельства №

Заявлено 15.VI.1970 (№ 1449544/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 23.III.1973. Бюллетень ¹ 16

Дата опубликования описания 28Х.1973

М. Кл. F 02m 35/06

В 04с 3/06

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 621.43.052 (088.8) Авторы изобретения

Б. В, Фрадкин и А. Н. Мальцев

Заявитель

УСТРОЙСТВО ДЛЯ ОЧИСТКИ НАДДУВОЧНОГО ВОЗДУХА

Предмет изобретения

Изобретение относится к системам воздухопитания двигателей внутреннего сгорания.

Известны устройства для очистки наддувочного воздуха в двигателе внутреннего сгорания, содержащие центробежный компрессор с рабочим колесом и вращающимся направляющим аппаратом и вихревую камеру с пылесборником.

Цель изобретения — упрощен|ие конструкции устройства и снижение гидравлических потерь.

Цель достигается тем, что вихревая камера установлена. между рабочим колесом и направляющим аппаратом.

Принципиальная схема устройства представлена на чертеже.

В центробежном компрессоре направляющий аппарат 1 смещен относительно рабочего колеса 2 для образования между ними вихревой камеры 3 с пылесборником 4, включающим пылеотражатель 5, кольцевую щель б и пылеотводящую трубку 7.

Закрученный вращающимся направляющим аппаратом воздух поступает в вихревую камеру 8. Под действием центробежных сил пыль сбрасывается к пылеотражателю 5 и

5 попадает через щель 6 в пылесборник 4. Под действием избыточного давления в пылесборнике 4 часть воздуха вместе с пылью выбрасывается в атмосферу через трубку 7, а очищенный от пыли воздух поступает к рабоче10 му колесу компрессора и далее — в двигатель.

15 Устройство для очистки наддувочного воздуха, содержащее центробежный компрессор с рабочим колесом и вращающимся направляющим аппаратом и вихревую камеру с пылесборником, отличающееся тем, что, с целью

20 упрощения конструкции и снижения гидравлических потерь, вихревая камера с пылесборником установлена между рабочим колесом и направляющим аппаратом.
