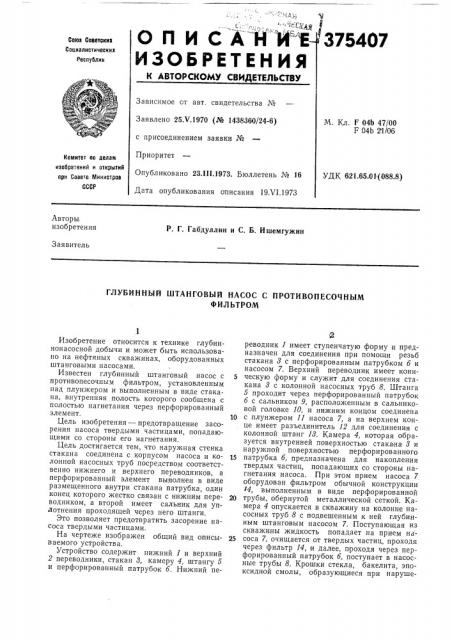

О П И С А Н И "ЕИЗОБРЕТЕНИЯ

375407

Союз Советскиз

Сопиалистнческиз

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.Ч.1970 (№ 1438360/24-6) с присоединением заявки №

Приоритет

Опубликовано 23,111.1973. Бюллетень № 16

Дата опубликования описания 19Л 1.1973

М. Кл. F 04Ь 47/00

F 04b 2 1/06

Комитет по делам изобретений н открытий прн Совете Министров

СССР

УДК 621.65.О1(088.8) Авторы, изобретения

P. Г. Габдуллин и С. Б. Ишемгужин

Заявитель

ГЛУБИННЫЙ ШТАНГОВЫЙ НАСОС С ПРОТИВОПЕСОЧНЫМ

ФИЛЬТРОМ

Изобретение относится к технике глубиннонасосной добычи и может быть использовано на нефтяных скважинах, оборудованных штанговыми насосами.

Известен глубинный штанговый насос с противопесочным фильтром, установленным над плунжером и выполненным в виде стакана, внутренняя полость которого сообщена с полостью нагнетания через перфорированный элемент.

Цель изобретения — предотвращение засорения насоса твердыми частицами, попадающими со стороны его нагнетания.

Цель достигается тем, что наружная стенка стакана соединена с корпусом насоса и колонной насосных труб посредством соответственно нижнего и верхнего переводников, а перфорированный элемент выполнен в виде размещенного внутри стакана патрубка, один конец которого жестко связан с нижним переводником, а второй имеет сальник для угглотнения проходящей через него штанги.

Это позволяет предотвратить засорение насоса твердыми частицами.

На чертеже изображен общий вид описываемого устройства.

Устройство содержит нижний 1 и верхний

2 переводники, стакан 3, камеру 4, штангу 5 и перфорированный патрубок б. Нижний пеЯ реводник 1 имеет ступенчатую форму и предназначен для соединения при помощи резьб стакана 3 с перфорированным патрубком б и насосом 7. Верхний переводник имеет кони5 ческую форму и служит для соединения стакана 3 с колонной насосных труб 8. Штанга

5 проходит через перфорированный патрубок б с сальником 9, расположенным в сальниковой головке 10, и нижним концом соединена

10 с плунжером 11 насоса 7, а на верхнем конце имеет разъединитель 12 для соединения с колонной штанг 13. Камера 4, которая образуется внутренней поверхностью стакана 3 и наружной поверхностью перфорированного

15 патрубка 5, предназначена для накопления твердых частиц, попадающих со стороны нагнетания насоса. При этом прием насоса 7 оборудован фильтром обычной конструкции

14, выполненным в виде перфорированной

20 трубы, обернутой металлической сеткой. Камера 4 опускается в скважину на колонне насосных труб 8 с подвешенным к ней глубинным штанговым насосом 7. Поступающая из скважины жидкость попадает на прием на25 соса 7, очищается от твердых частиц, проходя через фильтр 14, .и далее, проходя через перфорированный патрубок 6; поступает в насосные трубы 8. Крошки стекла, бакелита, эпоксидной смолы, образующиеся при наруше375407

2О

Составитель Э. Гинзбург

Техред А. Камышникова

Корректор Е. Михеева

Редактор Л. Мазуронок

Заказ 1721/9 Изд. № 1382 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нии защитных покрытий насосных труб и другие твердые частицы, попадающие в подъемные трубы 8, оседают и улавливаются камерой 4, Перфорированный патрубок может иметь столько отверстий, а камера — такую ,".лину, чтобы гидравлическое сопротивление было незначительным и о гнстка камеры от накопившихся механических включений ilpoисходила только при очередном подземном ремонте скважины.

Применение предло>кенного устройства в скважинах, оборудованных насосными трубами с защитными покрытиями, позволит полностью предотвратить засорение самого насоса крошкой от защитных покрытий и других твердых частиц, что сократит количество подземных ремонтов скважин.

Предмет изобретения

Глубинный штанговый насос с противопесочным фильтром, установленным над плунжером и выполненным в виде стакана, внутренняя полость которого сообщена с полостью нагнетания через перфорированный элемент, отличаюцийся тем, что, с целью предотврашепия засорения насоса твердыми частицами, наружная стенка. стакана соединен а с корпусом насоса и колонной насосных труб посредством соответственно нижнего и верхнего переводников, а перфорированный эле1р мент выполнен в виде размещенного внутри стакана патрубка, один конец которого жестко связан с нижним переводником, а второй имеет сальник для уплотнения проходящей через него штанги.
