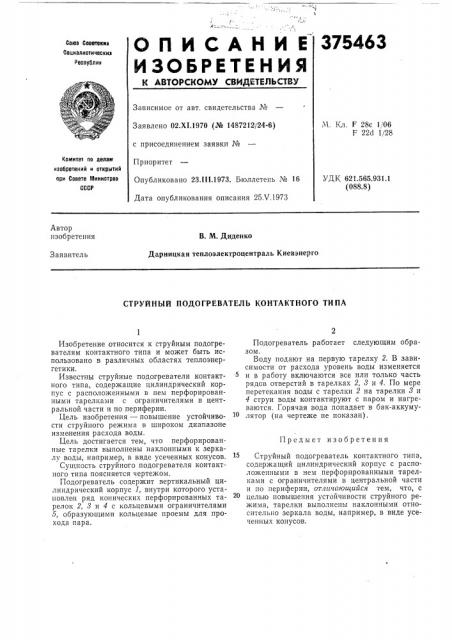

О П И С А Н И Е 375463

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Ч. Кл. F 28с 1! 06

F 22d 1/28

Заявлено 02.XI.1970 (№ 1487212124-6) с присоединением заявки №

Приоритет

Опубликовано 23.lll.1973. Бюллетень № 16

Дата опубликования описания 25.V.1973

Комитет по делам изооретений и открытий при Совете Министров

СССР

УДК 621.565.931.1 (088.8) Автор изобретения

В. М. Диденко

Дарницкая теплоэлектроцентраль Киевэнерго

Заявитель

СТРУЙНЫЙ ПОДОГРЕВАТЕЛЬ КОНТАКТНОГО ТИПА

Предмет изобретения

Изобретение относится к струйным подогревателям контактного типа и может быть использовано в различных областях теплоэнергетики.

Известны струйные подогреватели контактного типа, содержащие цилиндрический корпус с расположенными в нем перфорированными тарелками с ограничителями в центральной части и по периферии.

Цель изобретения — повышение устойчивости струйного режима в широком диапазоне изменения расхода воды.

Цель достигается тем, что перфорированные тарелки выполнены наклонными к зеркалу воды, например, в виде усеченных конусов.

Сущность струйного подогревателя контактного типа поясняется чертежом.

Подогреватель содержит вертикальный цилиндрический корпус 1, внутри которого установлен ряд конических перфорированных тарелок 2, 8 и 4 с кольцевыми ограничителями

5, образующими кольцевые проемы для прохода пара.

Подогреватель работает следующим образом.

Воду подают на первую тарелку 2. В зависимости от расхода уровень воды изменяется и в работу включаются все или только часть рядов отверстий в тарелках 2, 8 и 4. По мере перетекания воды с тарелки 2 на тарелки 8 и

4 струи воды контактируют с паром и нагреваются, Горячая вода попадает в бак-аккумулятор (на чертеже не показан) .

Струйный подогреватель контактного типа, содержащий цилиндрический корпус с расположенными в нем перфорированными тарелками с ограничителями в центральной части и по периферии, отличающийся тем, что, с целью повышения устойчивости струйного режима, тарелки выполнены наклонными относительно зеркала воды, например, в виде усеченных конусов.
