375553

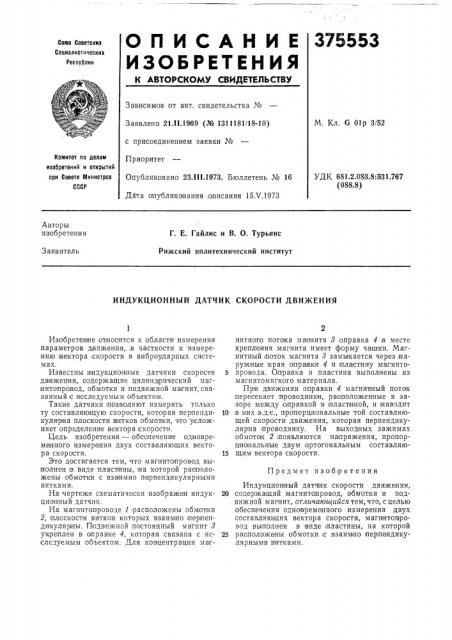

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 01р 3/52

Заявлено 21.11.1969 (№ 1 311181/18-10) с присоединением заявки №

Приоритет

Опубликовано 23.lll.1973. Бюллетень № 16

Дата о публикования описания 15.V.1973

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 681.2.083.8:5В1.767 (088.8) Авторы изобретения

Г. Е. Гайлис и В. О. Турьянс

Рижский политехнический институт

Заявитель

ИНДУКЦИОННЫЙ ДАТЧИК СКОРОСТИ ДВИ)КЕНИЯ

Предмет из обер ет ения

Изобретение относится к области измерения параметров движения,,в частности к измерению вектора скорости в виброударных системах.

Известны и ндукционные датчики скорости движения, содержащие цилиндрический маг нитопро вод, обмотки и,подвижной MBII HHT, связанный ic и|сследуемым объектом.

Такие датчики позволяют измерять только ту составляющую скорости, которая перпендикуляр на плоскости BIHTKQB обмопки, что усложняет определение вектора стсорости.

Цель изобретения — обеопечение одновреме нного измерения двух составляющих вектора скоро сти.

Это достигается тем, что магнито провод выполнен IB виде IIJIBcTIHHbI, на которой расположены обмотки с взаимно перпендикулярными витками.

На чертеже схематически изображен индукцион ный датч.ик.

На магнитопроводе 1 расположены, обмотки

2, illJlocKocTiH витков которых взаимно перлендикуляр ны. Подвижной постоянный магнит 8

yKipellJIeH в оправке 4, которая связана с исследуемым объектом. Для кон центрации хтагнитного потока мапнита 8 оправка 4,в месте крепления .магнита имеет форму чашки. Магнитный IIIDToK магнита 8 замыкается через наружные края оправки 4 и пластину магнитопровода. Оправка и пластина выполненbI из магнитомягкого материала.

При движении оправки 4 магнитный поток пересекает, проводники, расположенные в зазоре между оправкой и пласпиной, и наводит

10 в них э.д.с., пропорциональные той составляющей скорости движения, которая перпендикулярна проводнику. На выходных зажимах обмоток 2 появляются на пряжения, пропорциональные двум ортогональным составляю15 щим вектора скорости.

Индукционный датсик скорости движения, 20 содержащий магнитопровод, обмотки и подвижной магнит, отличающийся тем, что, с целью обеспечения одновременного измерения двух составляющих вектора скорости, магн итотхровод вьвполнен в виде пластины, на которой

25 расположены обмотки ic взаимно перпендикулярными витками.,375ББ3

Составитель А. Широченский

Редактор Т. Рыбалова Техрсд Т. Курилко Корректор Л. Царькова

Заказ 1317/3 Изд. № 1348 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
