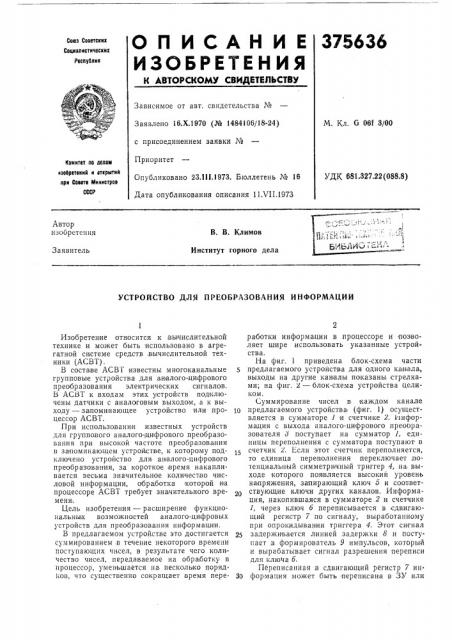

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.Õ.1970 (№ 14841061 18-24) с присоединением заявки №

Приоритет

Опубликовано 23.lll.1973. Бюллетень № 16

Дата опубликования описания 11.VII,1973

М. Кл, G 061 3/00

Комитет ло делам изобретений II 0TKpblTNA лри Совете тлииистров

СССР

УДК 681,327.22 (088.8) Автор изобретения

В. В. Климов

Институт горного дела

Заявитель

УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ИНФОРМАЦИИ

Изобретение относится к,вычислительной технике и может быть использовано в агрегатной системе средств, вычислительной техники (АСВТ), В составе АСВ Г известны многоканальные групповые устройства для ан алого-цифрового преобразования электрических сигналов.

В АСВТ к входам этих устройств подключены датчики с аналоговым выходом, а к выходу —.запоминающее устройство или процессор АСВТ.

При использовании известных устройств для группового аналого- цифрового преобразования при высокой частоте преобразования в запоминающем устроистве, к которому подключено устройство для аналого-цифрового преобразования, за короткое время накапливается весьма значительное количество числовой информации, обработка которой на процессоре АСВТ требует значительного времени.

Цель изобретения — расширение функциональных возможностей аналого-ци фровых устройств для преобразования информации.

В предлагаемом устройстве это достигается суммированием в течение некоторого времени поступающих чисел, в результате чего количество чисел, передаваемое на обра ботку в процессор, умен ьшается на, несколько порядl<ов, что существенно сокращает время переработки информации в процессоре и позволяет шире использовать указанные устрой= ства.

На фиг. 1 приведена блок-схема части предлагаемого устроиства для одного капитала, выходы на другие каналы показаны, стрелками; на фиг, 2 — блок-схема устройства целиком.

Суммирование чисел в каждом канале

1р предлагаемого устройства (фиг. 1) осуществляется в сумматоре 1 и счетчике 2. 1чнформация с выхода аналого-цифрового преобразователя д поступает на сумматор 1, единицы переполнения с сумматора поступают в счетчик 2. Если этот счетчик переполняется, то единица переполнения переключает потенциальный симметричный триггер 4, на выходе которого появляется высокий уровень напряжения, запирающий ключ б и соответствующие ключи других каналов. Информация, накопившаяся в сумматоре 2 и счетчике

1, через ключ б переписывается в сдвигающий регистр 7 по сигналу, выработанному при опрокидывании триггера 4. Этот сигнал задерживается линией задержки 8 и поступает в формирователь 9 импульсов, который и вырабатывает сигнал разрешения переписи для ключа б.

Переписанная в сдвигающий регистр 7 ин3р формация может быть переписана в ЗУ или

375636 процессор ACBT .по сигналу, поступающему по шине 10 из процессора ЛСВТ в кольцевой счетчик 11, с помощью которого произ водится последовательная перепись содержимого всех сдвигающих регистров в ЗУ или процессор.

По сигналу с выхода: (n+1) -;го кольцевого счетчика 12 производится перепись в ЗУ или процессор содержимого счетчика 18,,в котором записана информация о числе актов суммирования.

Устройство может работать в трех режи= мах: суммирования до переполнения одного из счетчиков 2; суммирования за некоторый фиксирован= ный интервал времени, который задается процессором по шинам 14 и 15 (по шине 14 приходит импул ьс начала суммирования, по шине 15 окончания суммирования); суммирования до заданного числа актов суммирования.

В последнем режиме по шинам 16> — M> из процессора в счетчик 17 передается число

P=m — t, где т — модуль пересчета счетчика, 1 — заданное число актов, суммирования. При каждом акте суммирования содержимое счетчика 17 увеличивается на единицу. После выполнения заданного числа актов суммирования происходит переполнение счетчика 17, единица переполнения переключает триггер

4 и суммирование прекращается.

Если число совершенных актов суммирования оказывается кратным 2ч, где q — любое целое число, то из числа, хранящегося в сдвигающем регистре, вырабатывается среднее арифметическое значение просуммированных чисел. В этом случае содержимое счетчика 18 через ключи 18, дешифратор 19, схему на выпрямительных диодах и формирователь 20 импульсов переписывается в сдвигающий регистр 21. Схема на,выпрямительных диодах при появлении сигнала на шине какого-либо разряда обеспечивает заспись единицы в этот разряд сдвигающего регистра и во все младшие разряды. Сигнал, задержанный линией

5 задержки 22, открывает ключи 28, соединяющие вход сдвига регистра 21 с генератором

24 импульсов, происходит сдвиг содержимого сдвигающего регистра 21 вправо до очищения регистра. Импульсы с выхода: сдвигаю10 щего регистра 20, сформированные формирователем 25, сдвигают содержимое регистра 7 (всех канало в) вправо на необходимое число разрядов, после чего содержимое этих регистров становится равным среднему арифме15 тическому значению просуммированных чисел.

Устройство (фиг. 2) содержит один блок управления БУ и и блоков БС суммирования, где п — число каналов.

Предмет изобретения

1. Устройство для .преобразования инфор25 мации, содержащее блок управления и в каждом канале аналого-цифровой преобразователь, соединенный с ключом, отличающееся тем, что, с целью расширения области применения, в нем в каждый канал выведен блок

30 суммирования, подключенный к выходам аналого-цифрового преобразователя и блока управления.

2. Устройство по п. 1, отличающееся тем, что в блоке управления выход счетчика числа

35 суммирований через первый ключ подключен к дешифратору, .выходы которого соеди.нены между собои через диоды и подключены через формирователь импульсов к сдвигающему регистру, вход сдвига которого че40 рез второй ключ соединен с генератором импульсов.
