Регулируемый резистор

Регулируемый резистор

Иллюстрации

Показать все

Реферат

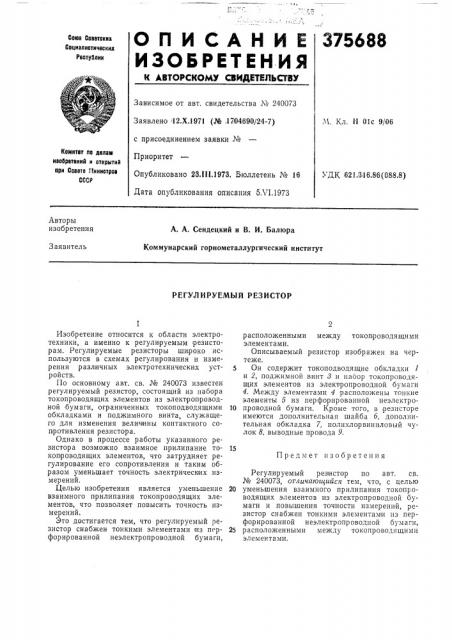

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соаетокиа

Социалиоти ISclclQ

Реопублик

Зависимое от авт. свидетельства № 240073

Заявлено 12.Х..1971 (№,17!04690/24-7) с присоединением заявки №

Приоритет

Опубликовано 23.1!1.1973, Бюллетень № 16

Дата опубликования описания 5Х1.1973

М. Кл. И 01с 9/06

Котаитвт по двлаат иаобрвтвиий и открытий ври Совете 11иииотроа

СССР ъ ДК 621.316.86 (088.8) Авторы изобретения

А. А. Сендецкий и В. И. Балюра

Коммунарский гориометаллургический институт

Заявитель

РЕГУЛИРУЕМЫЙ РЕЗИСТОР

1

Изобретение относится к области электротехники, а именно к регулируемым резисторам, Регулируемые резисторы широко используются в схемах регулирования и измерения различных электротехнических устройств.

По основному авт. св. № 240073 известен регулируемый резистор, состоящий из набора токопроводящих элементов из электропроводной бумаги, ограниченных токоподводящими обкладками и поджимного винта, служащего для изменения велич ивы контактного сопротивления резистора.

Однако в процессе работы указанного резистора возможно взаимное прилипание токопроводящих элементов, что затрудняет регулирование его сопротивления и таким образом уменьшает точность электрических измерений, Целью изобретения является уменьшение взаимного прилипания токопроводящих элементов, что позволяет повысить точность измерений.

Это достигается тем, что регулируемый резистор снабжен тонкими элементами из перфорированной неэлектропроводной бумаги, расположенными между токопроводящими элементами.

Описываемый резистор изображен на чертеже.

5 Он содержит токоподводящие обкладки 7 и 2, поджимной винт 8 и набор токопроводящих элементов из электропроводной бумаги

4. Между элементами 4 .расположены тонкие элементы 5 из перфорированной неэлектро10 проводной бумаги. Кроме того, в резисторе имеются дополнительная шайба б, дополнительная обкладка 7, полихлорвиниловый чулок 8, выводные провода 9.

Предмет изобретения

Регулируемый резистор по авт. св. № 240073, отличающийся тем, что, с целью

20 уменьшения взаимного прилипания токопроводящих элементов из электропроводной бумаги и повышения точности измерений, резистор снабжен тонкими элементами из перфорированной неэлектропроводной бумаги, 25 расположенными между токопроводящими элементами.

375688

Редактор В. Левятов

Заказ 1653712 Изд. № 1372 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва,,Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ф

7 о

Составитель Н. Нестеренко

Техред Е. Борисова Корректоры: М. Гарцевич и А. Степанова
