Кнопочный переключатель с фиксацией
Патент 375697
Авторы
Классы МПК
Кнопочный переключатель с фиксацией
Иллюстрации
Реферат

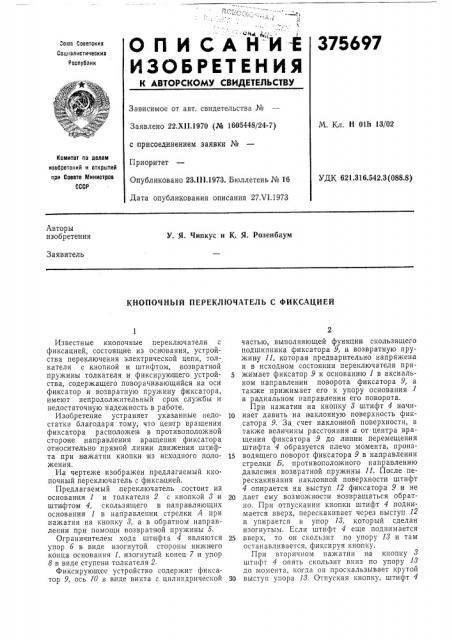

ОПИСАЙИЕ
ИЗОБРЕТЕН Ия
375697
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 22.XII.1970 (№ 1605448/24-7) с присоединением заявки №
Приоритет
Опубликовано 23.111.1973. Бюллетень № 16
Дата опубликования описания 27Х1.1973
M. Кл. Н 0111 13/02
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.316.542.3 (088.8) Авторы изобретения
У. Я. Чипкус и К. Я. Розенбаум
Заявитель
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЪ С ФИКСАЦИЕЙ
Известные кнопочные переключатели с фиксацией, состоящие из основания, устройства переключения электрической цепи, толкателя с кнопкой и штифтом, возвратной пружины толкателя и фиксирующего устройства, содержащего поворачивающийся на оси фиксатор и возвратную пружину фиксатора, имеют непродолжительный срок службы и недостаточную надежность в работе.
Изобретение у стр аняет указанные недостатки благодаря тому, что центр вращения фиксатора расположен в противоположной стороне направления вращения фиксатора относительно прямой линии движения штифта при нажатии кнопки из исходного положения.
На чертеже изображен предлагаемый кнопочный переключатель с фиксацией.
Предлагаемый переключатель состоит из основания 1 и толкателя 2 с кнопкой 8 и штифтом 4, скользящего в н|аправляющих основания 1 в направлении стрелки А при нажатии на кнопку 8, а в обратном направлении при помощи возвратной пружины 5.
Ограничителем хода штифта 4 являются упор б в виде изогнутой стороны нижн его конца основания 1, изогнутый конец 7 и упор
8 в виде ступени толкателя 2.
Фиксирующее устройство содержит фикса.тор 9, ось 10 - виде винта с цилиндрической частью, выполняющей функции. скользящего подшипника фиксатора 9, и возвратную пружину 11, которая предварительно напряжена и в исходном состоянии переключателя при5 жимает фиксатор 9 к основанию 1 в аксиальном направлен ии поворота, фиксатора 9, а также прижимает его к упору основания 1 в радиальном направлении его поворота.
При нажатии на кнопку 8 штифт 4 начи10 нает давить на наклонную поверхность фиксатора 9. За счет наклон ной поверхности, а также величины расстояния а от центра вращения фиксатора 9 до линии перемещен|ия штифта 4 образуется плечо момента, произ15 водящего поворот фиксатора 9 в направлении стрелки Б, противоположного направлению давления возвратной пружины 11. После перескакивания наклонной поверхности штифт
4 опирается на выступ 12 фиксатора 9 и не
20 дает ему возможности возвращаться обратно. При отпускании кнопки штифт 4 поднимается вверх, перескакивает через выступ 12 и упирается в упор 18, который сделан изогнутым. Если штифт 4 еще поднимается
25 вверх, то он скользит .по упору 18 и там останавливается, фиксируя кнопку.
При вторичном нажатии н а кнопку 8 штифт 4 опять скользит вниз по упору 18 до момента, когда он проскальзывает крутой
30 выступ упора 18. Отпуская кнопку, штифт 4
375697
12
Составитель С. Гордон
Техред Е. Борисова
Редактор В. Левитов
Корректор Е. Сапунова
Заказ 1735/3 Изд. № 1410 Тираж 780 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 поднимается вверх против стрелки А, поднимая фиксатор 9 вверх с основания 1 за счет крутой поверхности упора,18 и занимает исходное положение, обеспечивая возможность фиксатору 9 также занять исходное положение.
После этого цикл переключения можно счи.тать законченным.
Предмет изобретения
Кнопочный переключатель с фиксацией, состоящий из основания, устройства переключения электрической цепи, толкателя с кнопкой и штифтом, возвратной пружины толкателя и фиксирующего устройства, содержащего поворачивающийся на оси фиксатор и возвратную пружину фиксатора, отличаюи ийся тем, что, с целью повышения срока службы и ненадежности работы переключателя, центр вращения фиксатора расположен в противоположной стороне н аправления вра10 щения фиксатора относительно прямой линии движения штифта при нажатии кнопки из исходного положения.
