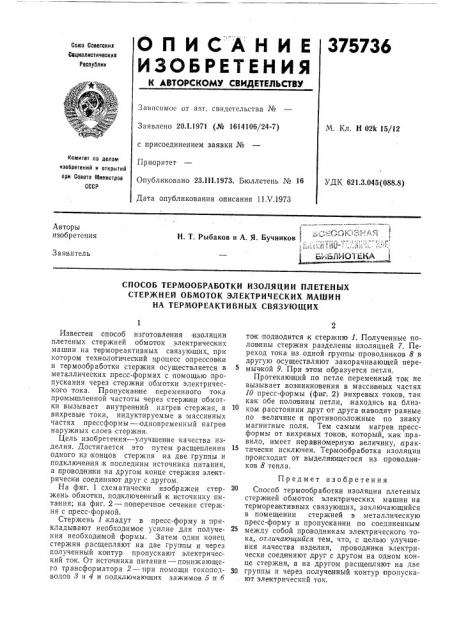

О Л И С А Н И Е 375736
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 20Л.1971 (№ 1614106/24-7) с присоединением заявки №
Приоритет
Опубликовано 23.1!11973. Бюллетень № 16
Дата опубликования описания 11 V.1973
М. Кл. Н 02k 15/12
Комитет ло делам изобретений и открытий ори Совете Министров
СССР
УДК 6213 045(0888) 1
f «. „, Г1 . 1-:,, тлt 1
Н. T. Рыбаков и А, Я. Бучников
Авторы изобретения
Заявитель
СПОСОБ ТЕРМООБРАБОТКИ ИЗОЛЯЦИИ ПЛЕТЕНЫХ
СТЕРЖНЕЙ ОБМОТОК ЭЛЕКТРИЧЕСКИХ МАШИН
НА ТЕРМОРЕАКТИВНЫХ СВЯЗУЮЩИХ
Известен способ изготовления изоляции плетеных стержней обмоток электрических машин на термореактивных связующих, при котором технологический процесс опрессовки и термообработки стержня осуществляется в металлических пресс-формах с помощью пропускания через стержни обмотки электрического тока. Пропуска|ние переменного тока промышленной частоты через стержени обмотки вызывает внутренний нагрев стержня, а вихревые токи, индуктируемые в,массивных частях прессформы — одновременный нагрев наружных слоев стержня.
Цель изобретения — улучшение качества изделия. Достигается это путем расщепления одного из концов стержня на две группы и подключения к последним источника питания, а проводники на другом конце стержня электрически соединяют друг с другом, На фиг. 1 схематически изображен стержень обмотки, под ключе нный к источнику питания; на фиг. 2 — поперечное сечение стержня с пресс-формой.
Стержень 1 кладут в пресс-форму и прикладывают необходимое усилие для получения необходимой формы. Затем один конец стержня расщепляют на две группы и через полученный ко птур пропускают электрический ток. От источ|ника питания — понижающего трансформатора 2 — при помощи токопочводов 8 и 4 и подключающих зажимов 5 и б ток подводится а< стержню 1. Полученные половины стержня разделены изоляцией 7. Переход тока из одной пруппы проводников 8 в другую осуществляют закорачивающей перемычкой 9. При этом обРазуется петля.
Протекающий по петле переменный ток не вызывает возникновения в массивных частях
10 пресс-формы (фиг. 2) вихревых токов, так как обе половины петли, находясь на близком расстоянии друг от друга наводят равные по величине и противоположные по знатоку магнитные поля. Тем самым нагрев прессформы от вихревых токов, который, как отравило, имеет неравномерную величину, практически исключен. Термообработка изоляции происходит от выделяющегося из проводников 8 тепла.
Предмет изобретения
Способ термооб работки изоляции плетеных стерженей обмоток электрических машин на термореа ктивных связующих, заключающийся в помещении стержней в металлическую пресс-форму и пропускании по соединенным между собой проводникам электрического тока, от,гичающийся тем, что, с целью улучшения,качества изделия, провод ники электрически соединяют друг с другом на одном конце стержня, а на другом расщепляют на две
ЗО группы и через полученный контур пропускают электрический ток.
3?5736
Составитель 3. Кузнецова
Техред Т. Курилко
Редактор В. Левятов
Корректор Л. Чуркина
Типография, пр. Сапунова, 2
Заказ 1275/12 Изд. № 1337 Тираж 755 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
