Умножитель частоты
Иллюстрации
Реферат

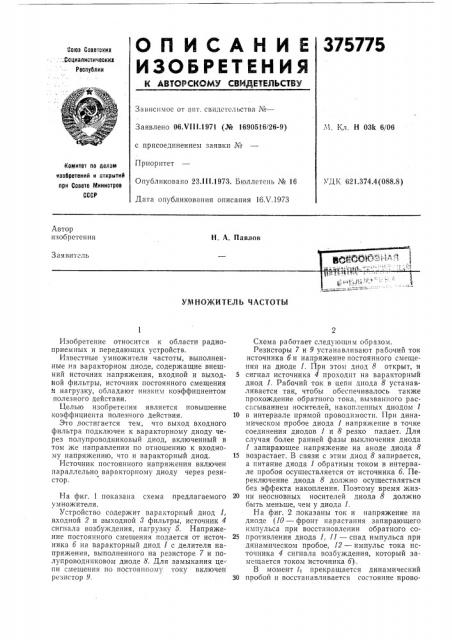

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
Союз Соеетсних .: Социалистических
Рвспублии
Зависимое от авт. свидетельства №вЂ”
Заявлено 06.7111Л971 (№ 1690516/26-9) с присоединением заявки ¹
Приоритет
Опубликовано 23.111.1973. Бюллетень № 16
Дата опубликования описания 16Х.1973.Ч. 1(л. Н 03k 6/06
К0МНТВУ по пелевт изобретений и атнрытий при Совете Министров
СССР
УД1(621.374.4(088.8) Автор изобретения
Н. А. Павлов
Заявит 3b
УМНОЯ(ИТЕЛЬ ЧАСТОТЫ
Изобретение относится к области радиоприемных и передающих устройств.
Известные умножители частоты, выполненные на варакторном диоде, содержащие внешний источник напряжения, входной и выходной фильтры, источник постоянного смещения и нагрузку, обладают низким коэффициентом полезного действия.
Целью изобретения является повышение коэффициента полезного действия.
Это достигается тем, что выход входного фильтра подключен к варакторному диоду через полупроводниковый диод, включенный в том же направлении по отношению к входному напряжению, что и варакторный диод.
Источник постоянного напряжения включен параллельно варакторному диоду через резистор.
На фиг. 1 показана схема предлагаемого умножителя.
Устройство содержит варакторный диод 1, входной 2 и выходной 8 фильтры, источник 4 сигнала возбуждения, нагрузку б. Напряжение постоянного смещения подается от источника б на варакторный диод 1 с делителя напряжения, выполненного на резисторе 7 и полупроводниковом диоде 8. Для замыкания цепи смещения по постоянному току включен резистор 9.
Схема работает следующим образом.
Резисторы 7 и 9 устанавливают рабочий ток источника б и напряжение постоянного смещения на диоде 1. При этом диод 8 открыт, и
5 сигнал источника 4 проходит на варакторный диод 1. Рабочий ток в цепи диода 8 устанавливается так, чтобы обеспечивалось также прохождение обратного тока, вызванного рассасыванием носителей, накопленных диодом 1
10 в интервале прямой проводимости. При динамическом пробое диода I напряжение в точке соединения диодов 1 и 8 резко падает. Для случая более ранней фазы выключения диода
1 запирающее напряжение на аноде диода 8
15 возрастает. В связи с этим диод 8 запирается, а питание диода 1 обратным током в интервале пробоя осуществляется от источника б. Переключение диода 8 должно осуществляться без эффекта накопления. Поэтому время жиз20 ни неосновных носителей диода 8 должно быть меньше, чем у диода 1.
На фиг. 2 показаны ток и напряжение на диоде (10 — фронт нарастания запирающего импульса при восстановлении обратного со25 противления диода 1, 11 — спад импульса при динамическом пробое, 12 — импульс тока источника 4 сигнала возбуждения, который замещается током источника б).
В момент 4 прекращается динамический
30 пробой и восстанавливается состояние прово375775
Предмет изобретения
Фиг 1
Составитель С. Лукинская
Техред Л. Богданова Корректор Н. Прокуратова
Редактор Е. Караулова
Заказ !355/9 Изд. № l339 Тираж 780 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб, д. 475
Типография, пр. Сапунова, 2 димости диода 8 для выполнения следующего цикла.
Умножитель частоты, выполненный на варакторном диоде, содержащий внешний источник напряжения, входной и выходной фильтры, источник постоянного смещения и нагрузку, отличающийся тем, что, с целью повышения коэффициента йолезного действия, выход входного фильтра подключен к варакторному диоду через полупроводниковый диод, вклю5 ченный в том же направлении по отношению к входному напряжению, что и варакторный диод, а упомянутый источник постоянного напряжения включен параллельно варакторному диоду через резистор.
