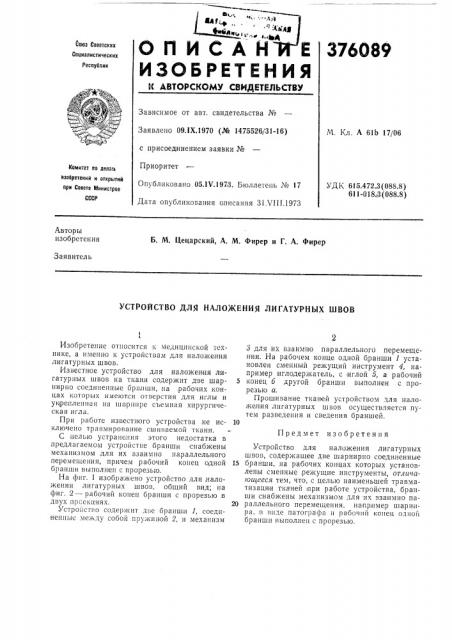

ОПИСАН Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ооюа Советских

Социалистических

Реслублин

Зависимое от авт. свидетельства №

Заявлено 09,IX.1970 (№ 1475526/31-16) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания ЗI.VIII.1973

M. Кл. А 61b 17/06 йомнтет ло аелжл изааретеннй и открытий лрн Совете Министров

СССР

УД1 615,472.,3(088.8)

611-018н3(088.8) Авторы изобретения

Б. М. Цецарскии, А. М. Фирер и Г. А. Фирер

Заявитель

УСТРОЙСТВО ДЛЯ НАЛОЖЕНИЯ ЛИГАТУРНЪ|Х ШВОВ

Предмет изобретения

Изобретение относится к медицинской 1ехнике, а именно к устройствам для наложения лигатурных швов.

Известное устройство для наложения лигатурных швов на ткани содержит две шарнирно соединенные бранши, на .рабочих концах которых имеются отверстия для иглы и укрепленная на ша рнире съемная хирургическая игла.

При работе известного устройства .не исключено травмирование сшиваемой ткани.

С целью устранения этого недостатка в предлагаемом устройстве бранши снабжены механизмом,для их взаимно параллельного перемен ения, причем рабочий конец одной бранши выполнен с прорезью, На фиг. 1 изображено устройство для,наложения лигатурных швов, общий вид; на фиг. 2 — рабочий конец бранши с прорезью в двух IlpccKIlHÿõ.

УстройcTt î содержит две брапши 1, соединенные между собой пружиной 2, и механизм. т для их взаимно параллельного перемещения. На рабочем конце одной бранши 1 установлен сменный режущий инструмент 4, например иглодержатель, с иглой 5, а рабочий

5 конец о другой бранши выполнен с прорезью а.

Прошивание ткан ей устройством для налохкения лигатурных швов осуществляется путем разведения и сведения браншей.

Устройство для наложения лигатурных швов, содержащее две шарнирно соединенные

15 бранши, на рабочих концах которых установлены сменные .режущие инструменты, отличаюи ееся тем, что, с целью наименьшей травматизации тканей при работе устройства, бранши снабжены механизмом для нх взаимно па20 раллельного перемещения, например шарнира, в виде патографа и рабочий конец одной бранши выполнен с прорезью.

Редактор Е. Васева

Заказ 2387/2 Изд. № 668 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

A g2

376089

Составитель Л. Соловьев

Техред Л. Грачева

Корректоры; В. Федулова и Е. Талалаева
