Газоосушитель непрерывного действия

Газоосушитель непрерывного действия

Иллюстрации

Показать все

Реферат

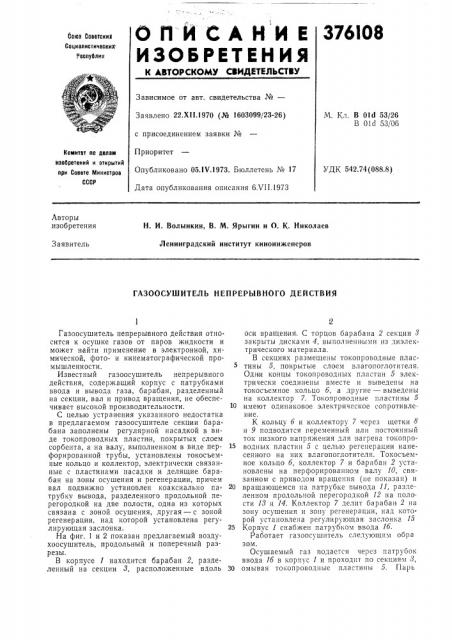

ОПЙ САН ИЕ

ИЗОБРЕТЕНИЯ

376l08

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 22.XII.1970 (№ 1603099/23-26) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания 6.VII.1973

М. Кл. В Old 53/26

В Old 53/06

Комитет по делам изобретений и открытий прн Совете Министров

СССР

УДК 542.74 (088.8) Авторы изобретения

Н. И. Волынкин, В. М, Ярыгин и О. К. Николаев

Ленинградский институт киноинженеров

Заявитель

ГАЗООСУШИТЕЛЪ НЕ11РЕРЫВНОГО ДЕЙСТВИЯ

Газоосушитель непрерывного действия относится к осушке газов от паров жидкости и может найти применение в электронной, химической, фото- и кинематографической промышленности.

Известный газоосушитель непрерывного действия, содержащий корпус с патрубками ввода и вывода газа, барабан, разделенный на секции, вал и привод вращения, не обеспечивает высокой производительности.

С целью устранения указанного недостатка в предлагаемом газоосушителе секции бара= бана заполнены регулярной насадкой в виде токопроводных пластики, покрытых слоем сорбента, а на валу, выполненном в виде перфорированной трубы, установлены токосъем= ные кольцо и коллектор, электрически связанные с пластинами насадки и делящие барабан на зоны осушения и регенерации, причем вал подвижно установлен коаксиально па= трубку вывода, разделенного продольной пе= регородкой на две полости, одна из которых связана с зоной осушения, другая — с зоной регенерации, над которой установлена регулирующая заслонка.

На фиг. 1 и 2 показан предлагаемый воздухоосушитель, продольный и поперечный разрезы.

В корпусе 1 находится барабан 2, разделенный на секции 8, расположенные вдоль оси вращения. С торцов барабана 2 секции 8 закрыты дисками 4, выполненными из диэлектрического материала.

В секциях размещены токопроводные пластины 5, покрытые слоем влагопоглотителя.

Одни концы токопроводных пластин 5 электрически соединены вместе и выведены на токосъемное кольцо б, а другие — выведены на коллектор 7. Токопроводные пластины 5

10 имеют одинаковое электрическое сопротивление.

К кольцу б и коллектору 7 через щетки 8 и 9 подводится переменный или постоянный ток низкого напряжения для нагрева токопроводных пластин 5 с целью регенерации нанесенного на них влагопоглотителя. Токосъем= ное кольцо б, коллектор 7 и барабан 2 установлены на перфорированном валу 10, связанном с приводом вращения (ие показан) и

20 вращающемся иа патрубке гывода 11, разделенном продольной перегородкой 12 на поло. сти 13 и 14. Коллектор 7 делит барабан 2 на зону осушения и зону регенерации, над которой установлена регулирующая заслонка 15

25 Корпус 1 снабжен патрубком ввода 1б.

Работает газоосушитель следующим обра зом.

Осушаемый газ подается через патрубок ввода 1б в корпус 1 и проходит по секциям 8, 30 омывая токопроводные пластины 5. Парь

376108

12 авиа 2

Составитель О. Догаев

Техред Л. Грачева

1(орректорьг: М. Гарцевич и 3. Тарасова

Редактор Е. Левина

Заказ 1885 10 Изд. ¹ 458 Тирагк 678 Подписное

ЦНИИПИ 1(огяитста по дслагя изобретений и открьпнй прн Совете Министров СССР

Москва, К-35, Раугвская наб., д. 4, 5

Типография, пр. Сапунова, 2 жидкости, взвешенные в газе, поглощаются влагопоглотителем, а осушенный газ через оТверстия в валу 10 попадает в полость 14 патрубка вывода 11. При непрерывном вращении барабана 2 секции 8 переходят из зоны осушения в зону регенерации, где токопроводные пластины 5 включаются в электрическую цепь: источник электроэнергии (не показан) — щетка 8 — коллектор 7 — токопроводные пластины 5 — токосъемное кольцо б— щетки 9 — источник электроэнергии (не показан). Токопроводные пластины 5 нагреваются электротоком, и жидкость, поглощенная сорбентом, испаряется и выводится потоком газа через отверстия в валу 10 в полость 18.

При дальнейшем вращении барабана 2 токо= проводные пластины 5, отключаясь от источника электроэнергии, попадают в зону осушения, где быстро охлаждаются и снова осушают газ. Смешение потоков осушаемого и регенерирующего газа исключается разностью давления в зонах смешения и регенерации, создаваемого с помощью регенерирующей заслонки 15.

Предмет изобретения

5 Газоосушитель непрерывного действия, содержащий корпус с патрубками ввода и вывода газа, барабан, разделенный на секции, вал и привод вращения, отличающийся тем, что, с целью увеличения производительности, 10 секции барабана заполнены регулярной на= садкой в виде токопроводных пластин, покрытых слоем сорбепта, а на валу, выполненном в виде перфорированной трубы, установлены токосъемныс кольцо и коллектор, электриче15 ски связанные с пластинами насадки и делящие барабан на зоны осушения и регенерации, причем вал подвижно установлен, коаксиально патрубку вывода, .разделенного продольной перегородкой на две полости, свя20 занные соответственно с зоной осушения и зоной регенерации, над которой установлена регулирующая заслонка.
