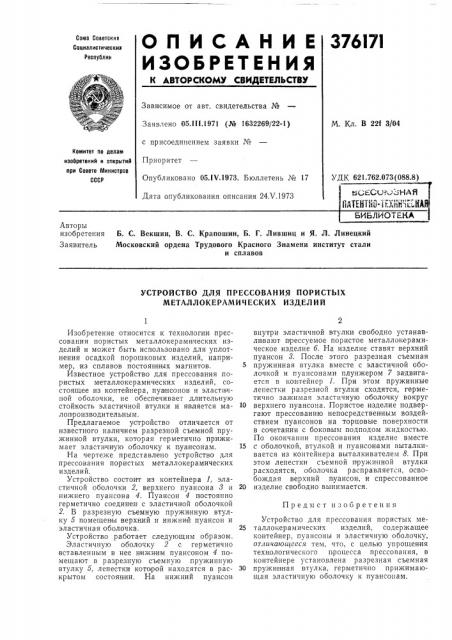

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

376l7I

Союз Сооетскин

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 05.111.1971 (№ 1632269/22-1) М. Кл. В 221 3/04 с присоединением заявки №

Приоритет

Комитет по делам изобретениЯ и открытиЯ при Совете Министров

СССР

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания 24Х.1973

УДК 621.762.073 (088.8) Авторы изобретения

Заявитель

Б, С. Векшин, В. С. Крапошин, Б. Г. Лившиц и Я. Л. Линецкий

Московский ордена Трудового Красного Знамени институт стали и сплавов

УСТРОЙСТВО ДЛЯ ПРЕССОВАНИЯ ПОРИСТЫХ

МЕТАЛЛОКЕРАМИ Ч ЕСКИ Х ИЗДЕЛ И Й

Предмет изобретения

Изобретение относится к технологии прессования пористых металлокерамических изделий и может быть использовано для уплотнения осадкой порошковых изделий, например, из сплавов постоян н ых магнитов.

Известное устройство для прессования пористых металлокерамических изделий, состоящее из контейнера, пуа нсонов и эластичной оболочки, не обеспечивает длительную стойкость эластичной втулки и является малопроизводительным.

Предлагаемое устройство отличается от известного наличием разрезной съемной пру>кинной втулки, которая герметично прижимает эластичную оболочку к пуансонам.

На черте>ке представлено устройство для прессования пористых металлокерамических изделий.

Устройство состоит из контейнера 1, эластичной оболочки 2, верхнего пуансона > и нижнего пуансона 4. Пуансон 4 постоянно герметично соединен с эластичной оболочкой

2. В разрезную съемную пружинную втулку 5 помещены верхний и нижний пуансон и эластичная оболочка.

Устройство работает следующим образом.

Эластичную оболочку 2 с герметично вставленным в нее н ижним пуансоном 4 помещают в разрезную съемную пружинную втулку 5, лепестки кото рой находятся в раскрытом состоянии. На нижний пуансон внутри эластичной втулки свободно устанавливают п рессуемое пористое металлокерамическое изделие б. На изделие ставят верхний пуансон >. После этого разрезная съемная

5 пружинная втулка вместе с эластичной оболочкой и пуансонами плун>кером 7 задвигается в контейнер 1. При этом пружинные лепестки разрезной втулки сходятся, герметично зажимая эластичную оболочку вокруг

10 верхнего пуансона. Пористое изделие подвергают прессованию непосредственным воздействием пуансонов на торцовые поверхности в сочетании с боковым подподом жидкостью.

По окончании прессования изделие вместе

15 с оболочкой, втулкой и пуансонами выталкивается из контейнера выталкивателем 8. При этом лепестки съемной пружинной втулки расходятся, оболочка расправляется, освобождая верхний пуансон, и спрессованное

20 изделие свободно вынимается.

Устройство для прессования пористых ме25 таллокерамических изделий, содержащее контейнер, пуансоны и эластичную оболочку, отличающееся тем, что, с целью упрощения технологического процесса прессования, в контейнере установлена разрезная съемная

30 пружинная втулка, герметично прижимающая эластичную оболочку к пуансонам.

376171

1 2 7
