376I94

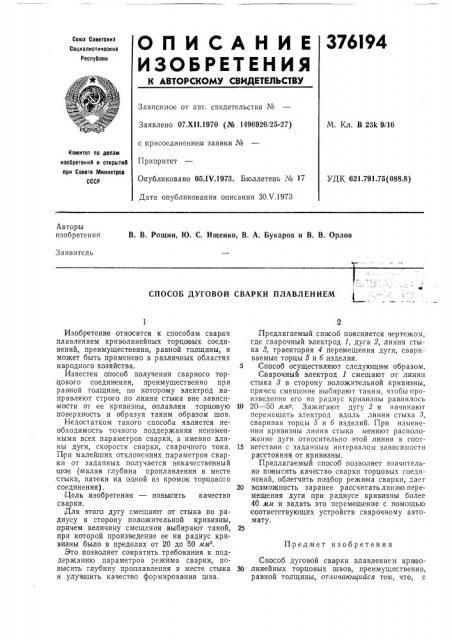

ОПИСАНИЕ

ИЗОБ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсниз

Социалистическил

Респу0лив

Зависимое от авт. свидетельства №

Заявлено 07.XII.1970 (№ 1496926/25-27) с присоединением заявки №

Приоритет

Опубликовано 05ЛЧ.1973. Бюллетень № 17

Дата опубликования описания ЗО.V.1973

М. Кл. В 2ЗЕ 9/16

Комитет по делам изобретений и OTKpblTHA при Совете Министров

СССР

УДК 621.791.75(088.8) Авторы изобретения

В. В. Рощин, Ю. С. Ищенко, В. А. Букаров и В. В. Орлов

Заявитель

-аФ

СПОСОБ ДУГОВОЙ СВАРКИ ПЛАВЛЕНИЕМ

Предмет изо бретения

Изобретение относится к способам сварки плавлением криволинейных торUQIBbIx соединений, преимущественно, равной толщины, и может быть применено в различных областях народного хозяйства.

Известен апособ получения сварного торцового соединения, преимущественно при равной толщине, по которому электрод направляют строго по линии стыка вне зависимости от ее кривизны, оплавляя торцовую поверхность и образуя таким образом шов.

Недостатком такого способа является необходимость точного поддержания неизменными всех параметров сварки, а именно длины дуги, скорости сварки, сварочного тока.

П ри малейших отклонениях параметров сварки от заданных получается некачественный шов (малая глубина проплавления в месте стыка, натеки на одной из кромок торцового соединения).

iLIezrb изобретения — повьвсить качество сварки.

Для этого дугу смещают от стыка по радиусу в сторону положительной кривизны, причем величину смещения выбирают такой, при которой произведение ее на радиус кривизны было в пределах от 20 до 50 мм .

Это позволяет сок ратить требования к поддержанию параметров режима сварки, повысить глубину проплавления в месте стыка и улучшить качество формирования шва.

Предлагаемый способ поясняется чертежом,,где сварочный электрод 1, дуга 2, линия стыка 3, траектория 4 перемещения дуги, свариваемые торцы б и б изделия.

5 Способ осуществляют следующим образом. Сварочный электрод 1 смещают от линии стыка 3 в сторону положительной кривизны, причем смещение выбирают таким, чтобы произведение его на радиус кривизны равнялось

10 20 — 50 ммз. Зажигают дугу 2 и начинают перемещать электрод вдоль линии стыка 3, сваривая торцы 5 и б изделий. При изменении кривизны линии стыка меняют расположение дуги относительно этой линии в соот15 ветствии с заданным интервалом зависимости ра сстояния от кривизны.

Предлагаемый способ позволяет значительно IIQIBbIcHTb,êà÷etñòBî сварки торцовых соединений, облегчить подбор режима сварки, дает

20 возможность заранее рассчитать линию перемещения дуги при радиусе кривизны более

40 мм и задать это перемещение с помощью соответствующих устройств сварочному автомату.

25 Способ дуговой cBBipKH плавлением кри во30 линейных тор цовых швов, преимущественно, равной толщины, отличающийся тем, что, с

376194

Составитель Г. Тютчеикова

Техред Е. Борисова Корректоры: В. Жолудева и 3. Тарасова

Редактор Е. Сотник

Заказ 1514/12 Изд. № 393 Тираж 888 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 целью повышения качества сварки, дугу смещают от стыка по радиусу в сторону положительной кривизны,,причем величину смещения

4 вы|бирают такой, чтобы произведение ее на радиус кривизны было,в пределах от 20 до

50 мм .
