Способ электрохимической размерной обработки
Иллюстрации
Реферат

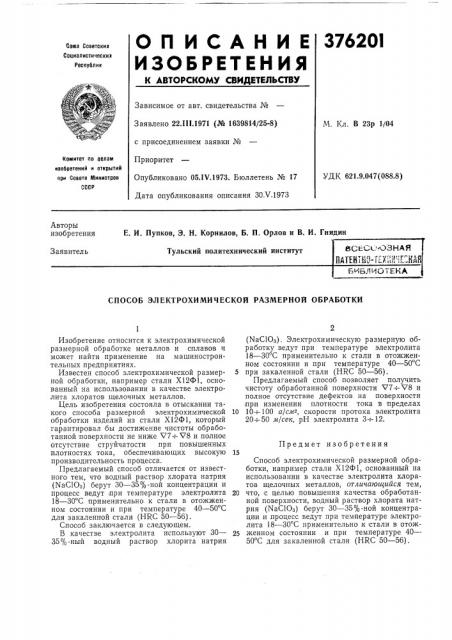

О П И С А Н И Е 37620l
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 22Л11.1971 (№ 1639814/25-8) с присоединением заявки №
Приоритет
Опубл|иковано 05ЛЧ.1973. Бюллетень № 17
Дата опубликования описания ЗО.V.1973
М. Кл. В 23р 1/04
Комитет ло селам изобретений и открытий ори Совете Министров
СССР
УДК 621.9.047(088.8) Авторы изобретения
E И. Пупков, Э. H. Корнилов, Б. П. Орлов и В. И. Гнидин
ВСьСе УЗНАЯ рц.ц тycI -r. у;.,т, г" g ц
Заявитель
Тульский политехнический институт
БИБЛИОТЕКА
СПОСОБ ЭЛЕКТРОХИМИЧЕСКОЙ РАЗМЕРНОЙ ОБРАБОТКИ
Изобретение относится к электрохимической размерной обработке металлов и сплавов и может найти применение на машиностроительных предприятиях.
Известен способ электрохимической размерной обработки, например стали Х12ФI, основанный на использовании в качестве электролита хлоратов щелочных металлов.
Цель изобретения состояла в отыскании такого способа размерной электрохимической обработки изделий из стали Х12Ф1, который гарантировал бы достижение чистоты обработанной поверхности не ниже V7 —: V8 и полное отсутствие струйчатости при повышенных плотностях тока, обеспечивающих высокую производительность процесса.
Предлагаемый способ отличается от известного тем, что водный раствор хлората натрия (NaC1O3) берут 30 — 35%-ной концентрации и процесс ведут при температуре электролита
18 — 30 С применительно к стали в отожженном состоянии и при температуре 40 — 50 С для закаленной стали (HRC 50 — 56) .
Способ заключается в следующем.
В качестве электролита используют 30—
35% -ный водный раствор хлорита натрия
2 (ИаС10з). Электрохимическую размерную обработку ведут при температуре электролита
18 — 30 С применительно к стали в отожженном состоянии и при температуре 40 — 50 С
5 при закаленной стали (HRC 50 — 56).
Предлагаемый способ позволяет получить чистоту обработанной поверхности V7 —:V8 и полное отсутствие дефектов на поверхности при изменении плотности тока в пределах
10 10 —:100 а/смз, скорости протока электролита
20 —: 50 м/сек, р Н электролита 3 —: 12.
Предмет изобретения
Способ электрохимической размерной обработки, например стали Х12Ф1, основанный на использовании в качестве электролита хлоратов щелочных металлов, отличающийся тем, 20 что, с целью повышения качества обработанной поверхности, водный раствор хлората натрия (NaCIO>) берут 30 — 35% -ной концентрации и,процесс ведут при температуре электролита 18 — 30 С применительно к стали в отож25 женном состоянии и при температуре 40—
50 С для закаленной стали (HRC 50 — 56).
